6月15日，半导体行业泰斗期间分析机构SemiAnalysis发布了其拆解工程实验室（STEEL）的首份公开呈报，对华为最新旗舰芯片麒麟9030偏激N+3制造工艺进行了深度逆向工程分析。

呈报夸耀，N+3的最小金属间距已达32.5纳米，比英特尔18A工艺面前出货的36纳米间距紧凑约10%，逻辑密度致使略超台积电N6。但是，这一收货是通过激进的DUV多重图案化和想象-期间协同优化换来的，在工艺练习度、老本和能效上付出了显耀代价。这也使得麒麟9030 Pro的性能约等于三年前的安卓旗舰，与苹果、高通等现时旗舰存在代际差距。

面对EUV受限的现实，华为已转向“τ缩放”与“LogicFolding”3D堆叠期间，试图通过系统级集成而非单纯的晶体管微缩来延续性能晋升。这一发展标明，好意思国出口管制之下，虽然收敛了中国半导体产业的优化旅途，但并未真的抵触中国半导体产业的期间进步。

以下为芯智讯基于SemiAnalysis呈报的翻译（略有删减）：

约莫四年前，SemiAnalysis曾发布报说念称SMIC已启动出货7纳米（N+1）芯片。如今，SMIC正在华为麒麟9030芯片中出货其第三代7纳米工艺（N+3），其最小金属间距为32.5纳米，比英特尔最新在18A工艺上分娩的Panther Lake CPU中36纳米的最小金属间距紧凑约10%。

这个标题性的论断虽然正确，但只是一个不完整的、被悉心挑选的规划。N+3通过激进的DUV多重图案化和想象-期间协同优化达到了台积电N6级别的密度，但它为此付出了在复杂性、效力和工艺控制方面的代价。

SemiAnalysis在逆向工程和拆解中发现了这些及更多信息，涵盖的N+3工艺期间、华为的封装、内存、架构等。这一切都基于SemiAnalysis在畴昔一年半的时分里，一直在俄勒冈州开发一个最先进的拆解实验室，大致分析环球最先进和最迫切的芯片。

这是SemiAnalysis拆解工程与评估实验室（简称STEEL）的第一份公开呈报。该实验室正在积极扩大范围，SemiAnalysis很忻悦公开秘书它的成立。

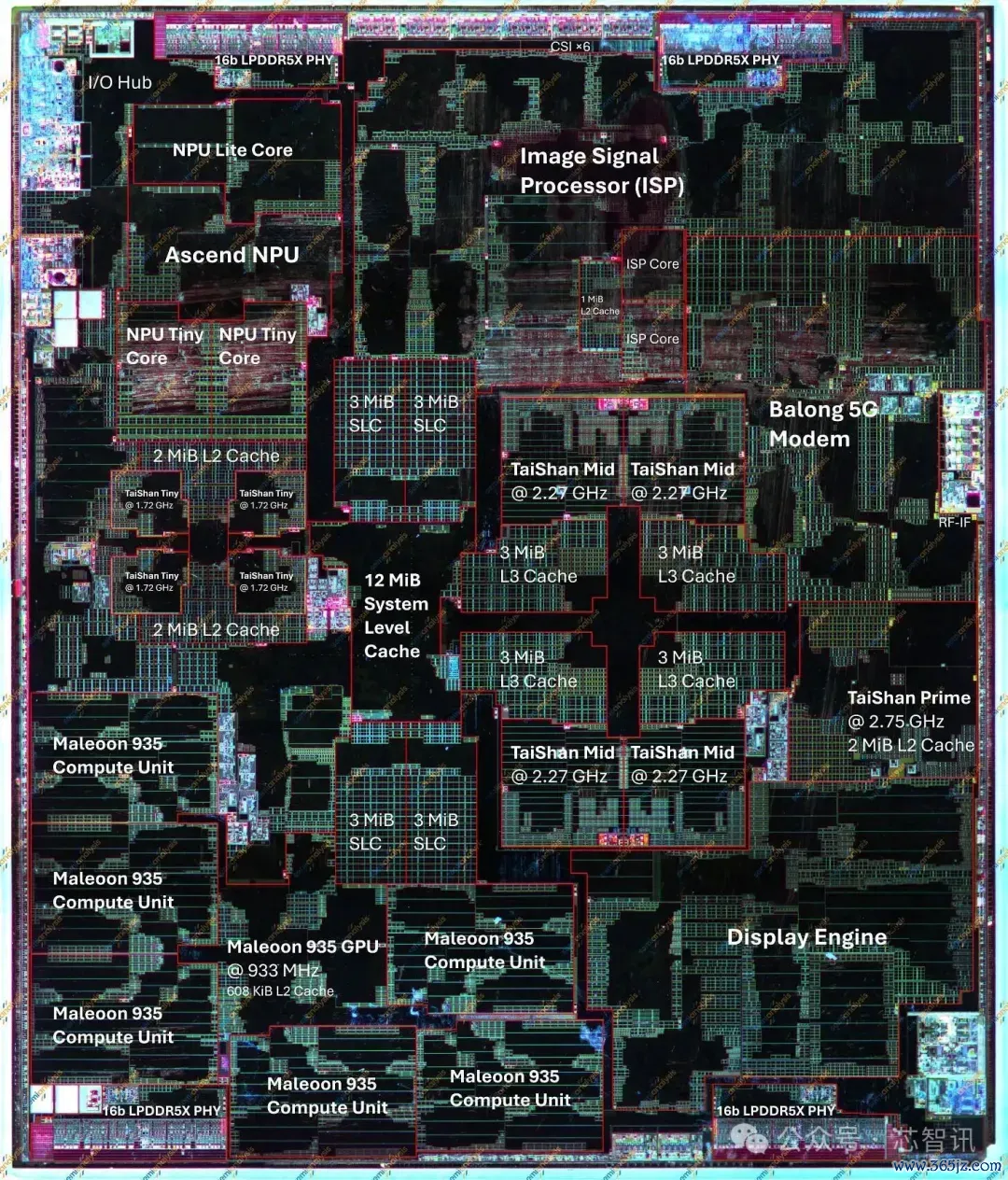

下图是来自SemiAnalysis实验室的第一张公开图像，海想麒麟9030 Pro SoC。

▲麒麟9030 Pro芯片裸片

本呈报将驻防先容SemiAnalysis对麒麟9030的拆解，以及对N+3工艺（中国最先进的工艺）的发现。四肢对比，还将展示对子发科Helio G99（台积电N6工艺制造）的拆解。通过这种比较，咱们不错不雅察出口管制的影响——N+3和台积电N6是可比较的节点，但一个受到严格的出口管制，另一个不错解放使用西方最先进的开荒。

这里咱们既看到了中国的进步，也看到了其制约要素。N+3达到了台积电N6级别的逻辑密度，但它需要远为激进的DUV多重图案化，因此在工艺练习度或老本上无法与N6匹敌。麒麟9030 Pro的性能与三年前的安卓旗舰极端，并远远落伍于苹果、高通、联发科和三星现时的旗舰SoC。能效差距致使更大。

出口管制并未遮盖华为和SMIC出货先进的硅芯片，但迫使它们走上了一条不同的说念路。在莫得EUV的情况下，SMIC愈加依赖DUV多重图案化、想象-期间协同优化（DTCO） 以及日益复杂的集成。其蹊径图通过更紧凑的想象章程和背面供电链接上前激动，但每一步都增多了老本和工艺风险。华为的τ缩放和LogicFolding展示了另一条旅途：堆叠有源逻辑，并通过先进封装和系统-期间协同优化来还原密度。

裸片分析与布局规画

要了解麒麟9030，咱们必须先了解华为的SoC历史。海想是华为的芯片想象部门，负责麒麟智高东说念主机SoC、鲲鹏职业器CPU、昇腾AI加快器以及交换/路由收集芯片。

在出口管制之前，华为是台积电最大的客户之一——是台积电首个EUV节点N7+的惟一客户，亦然与苹果并排的N5首批客户之一。这种情况在2020年底完了。华为在其旗舰智高东说念主机中转向使用高通SoC，但出口管制将其放肆在仅4G版块。

2023年底，华为凭借麒麟9000s回首自研芯片，它是麒麟9000的继任者，但由SMIC N+2而非台积电N5制造。在随后的几年里，他们发布了基于疏导N+2工艺的麒麟9010和9020。这些芯片使用了华为自研的泰山CPU中枢和马良GPU。

咱们尚未亲身拆解麒麟9020，因此前代芯片的裸片图来自Kurnal。裸片图展示了华为若何分派其硅预算：哪些功能模块位于那边，以及它们的面积与前代比较若何。

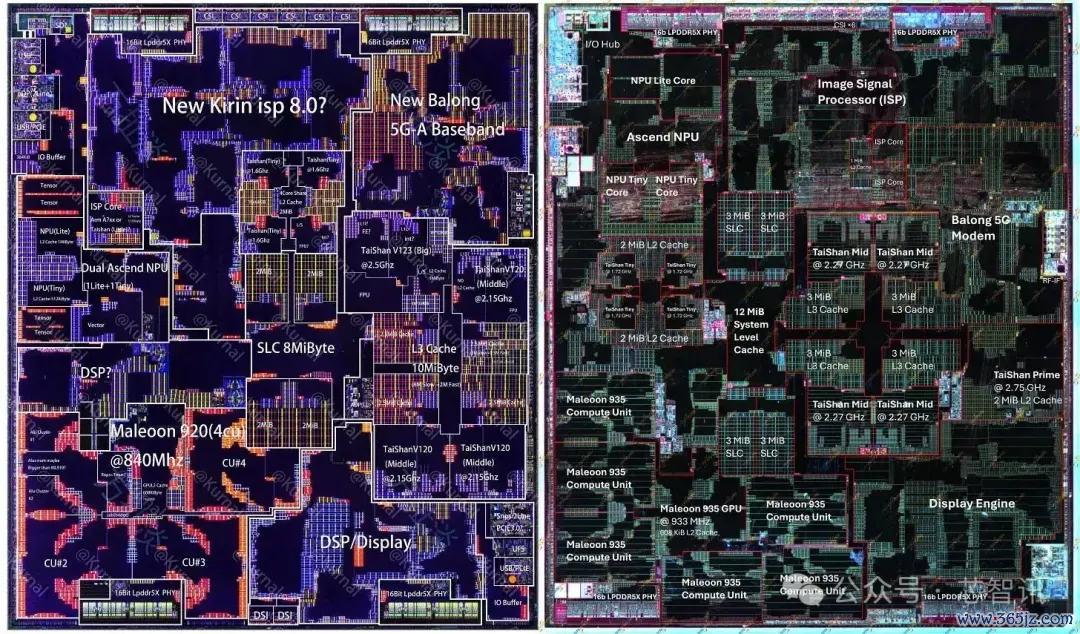

▲麒麟9020与9030裸片对比

最先，快速了解一下裸片上的主要模块。

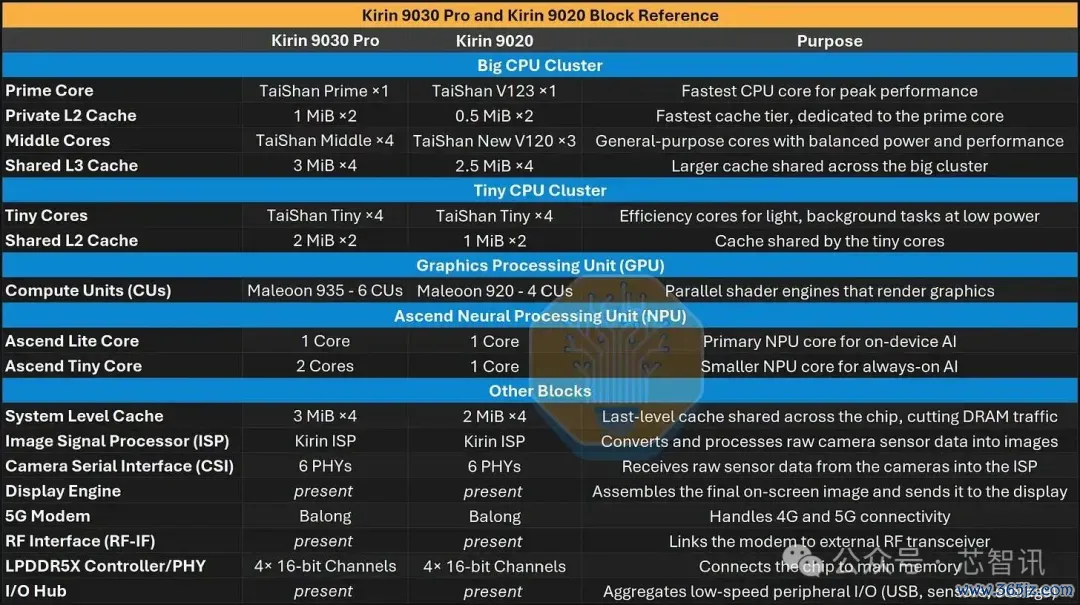

▲麒麟9030 Pro和麒麟9020具体参数

总裸单方面积简直疏导，但9030更激进地独揽了该面积。更密集的工艺让华为能在疏导的占大地积内额外容纳一个中核、更多的GPU和NPU中枢，以及更大的缓存。

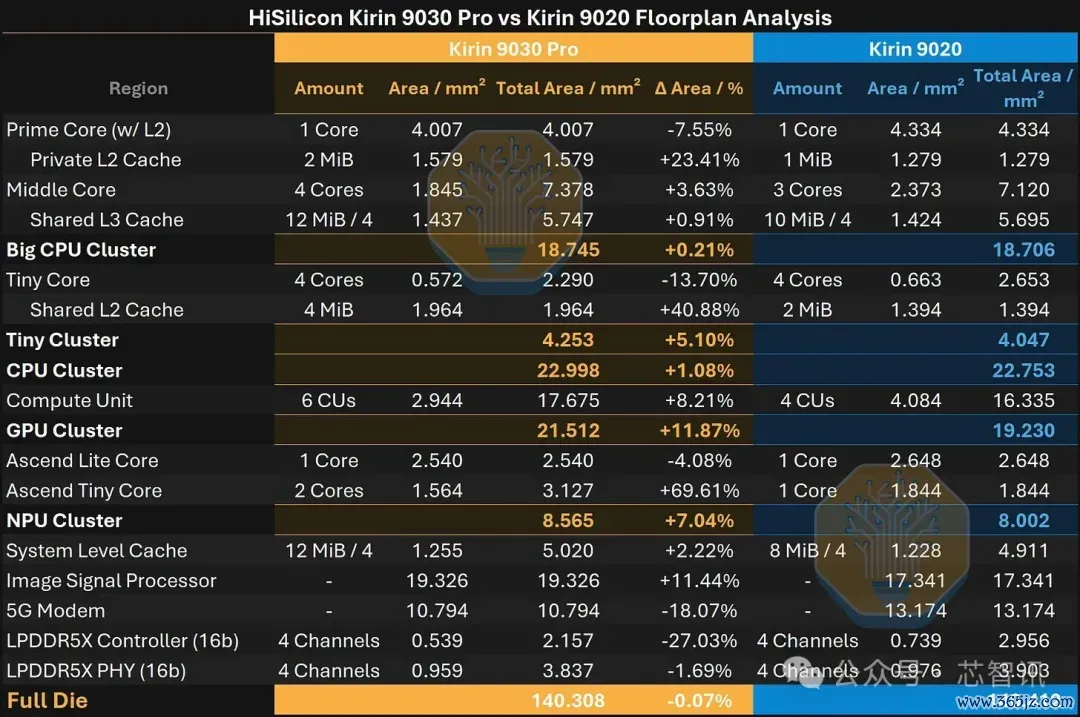

▲麒麟9030 Pro和麒麟9020各个单元的面积

比较之下，Helio G99是一个小得多的低老本SoC，专为低价智高东说念主机而非旗舰开荒打造。麒麟9030面积约140日常毫米，而G99仅约29日常毫米，约为前者的五分之一。但是，其基础的台积电工艺期间可四肢分析SMIC工艺的基线径直进行比较。

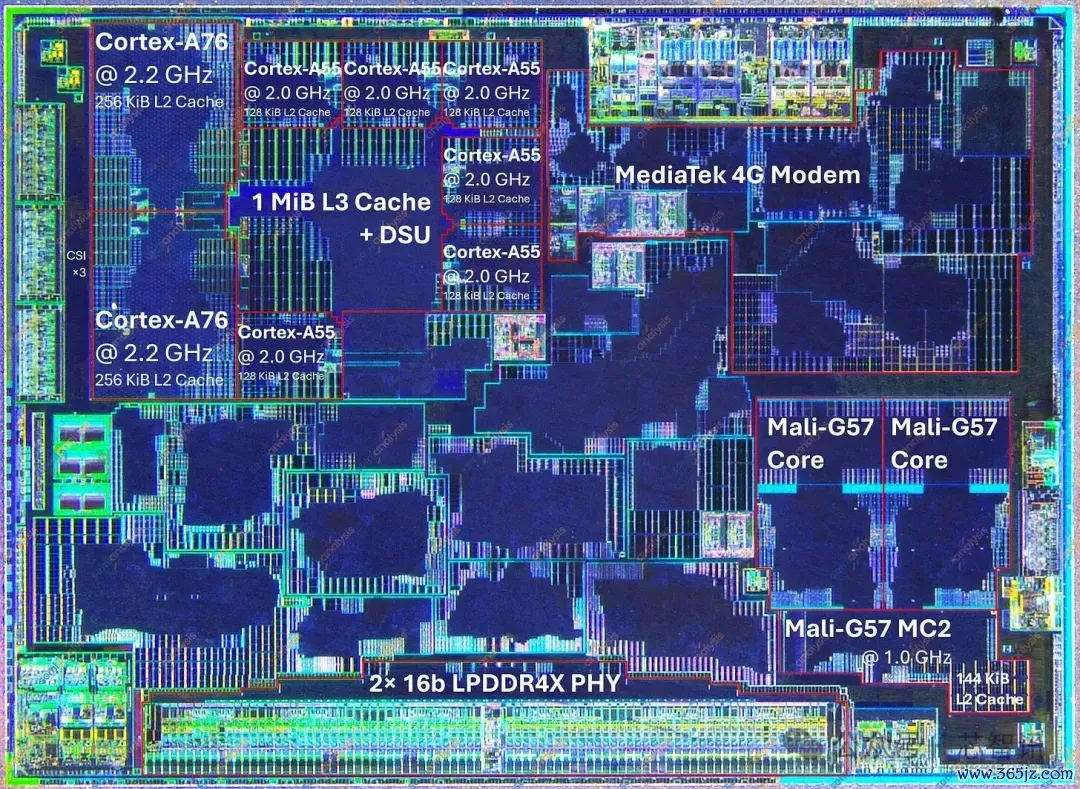

▲联发科 Helio G99 die 结构

架构、性能与功耗

麒麟9030是一次演进性的更新，而非全新的想象。其CPU、GPU和NPU中枢沿用了9020的家眷系列，其晋升来自三个杠杆：N+2到N+3的工艺法子、想象-期间协同优化和布局规画职责，以及微架构的增量改良。面积是前两个杠杆理解作用的地方，9030在这方面弘扬致密。性能和能效是更严峻的闇练。华为的想象弘扬优于其工艺节点应有的水平，但该芯片仍然落伍，既因为N+3落伍于当先节点，也因其中枢虽有竞争力，但仍比最新想象落伍几代。

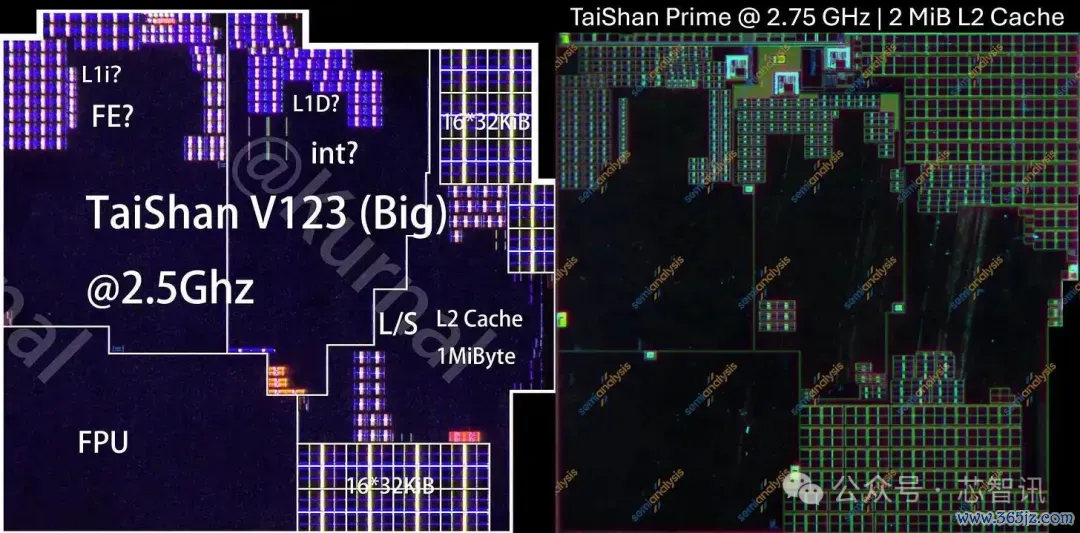

▲麒麟9020 Taishan V123（左）和麒麟9030 Taishan Prime（右）中枢

新的超大核是一次增量更新。主要变化是频率从2.5 GHz晋升10%至2.75 GHz，以及二级缓存从1 MiB翻倍至2 MiB。尽管缓存增多，中枢面积反而减少了7.6%。淌若不包括非凡二级缓存，中枢面积减少了21%。这关于一个增量节点来说是一个很大的缩减。

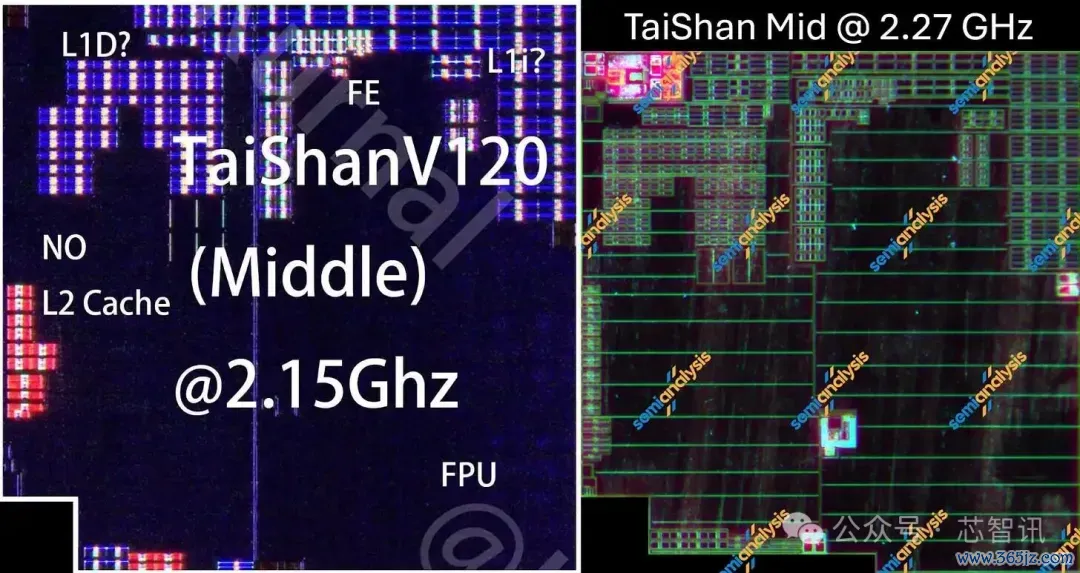

▲麒麟9020 Taishan V120（左）和麒麟9030 Taishan中核（右）。

与麒麟9020中的Taishan V120中枢比较，麒麟9030的中核在架构上简直没变，但每个中枢缩小了约22%。这主要归功于从N+2到N+3的休养，其余可能来自布局优化。

视觉上最显耀的变化是从3个中核增多到4个。同期，大集群的分享三级缓存也增多了20%。这有助于晋升多核性能，而不会断送太多面积。

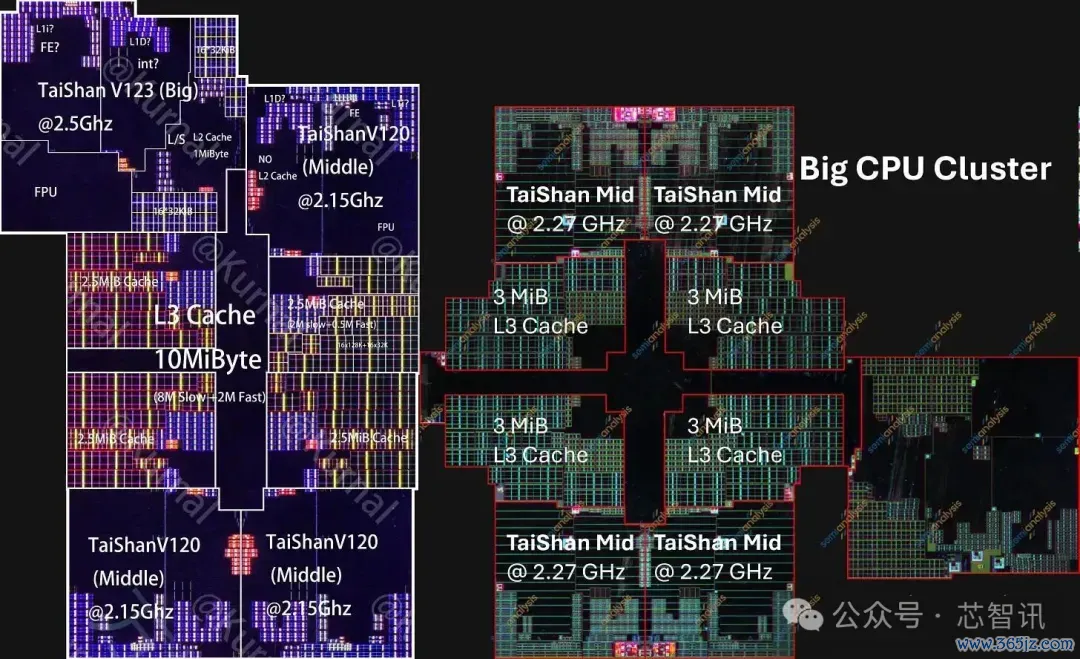

▲麒麟9020（左）和麒麟9030（右）大CPU集群

即使每个中枢都在缩小，CPU大集群的总面积基本没变。省俭下来的每个中枢面积被用于增多一个额外的中核和更大的缓存。

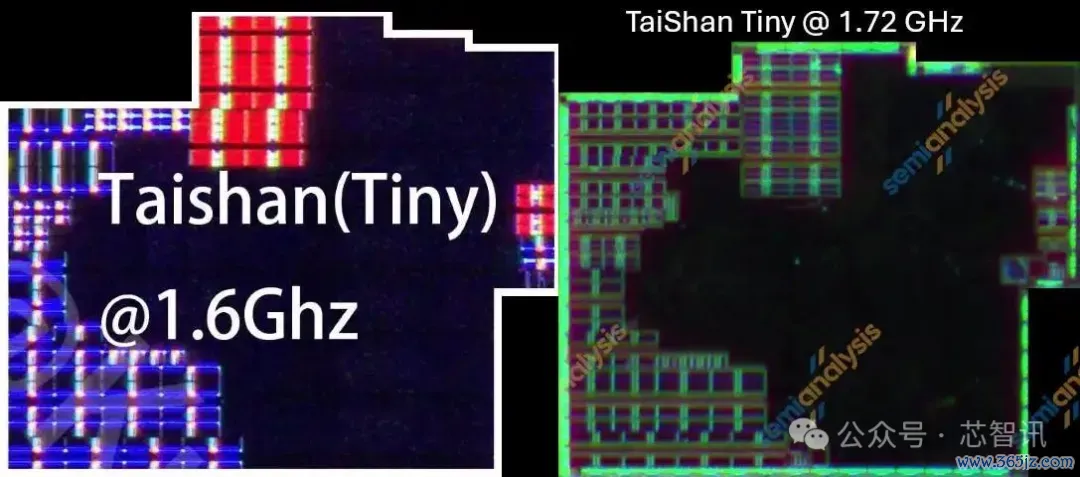

▲麒麟9020（左）和麒麟9030（右）泰山袖珍中枢

小核的收缩幅度小于超大核（不包括其二级缓存）和中核。这可能是因为固定支拨在小核中占比更大。仅凭裸片图咱们无法知道任何架构变化，但下图夸耀的单时钟周期和能效晋升标明，这不单是是工艺和布局缩放。面积减少被分享二级缓存从2 MiB翻倍至4 MiB所对消，导致小核集群总面积略有增大。

面积是裸片图上最容易看到的改良，但它只是功耗、性能、面积的一部分。关于当代逻辑来说，功耗和性能相同迫切，致使更迫切。自2005年傍边登纳德缩放定律失效以来，电压和频率并未随晶体管尺寸同步缩放，因此每个节点都必须更费事地争取性能和能效的晋升。

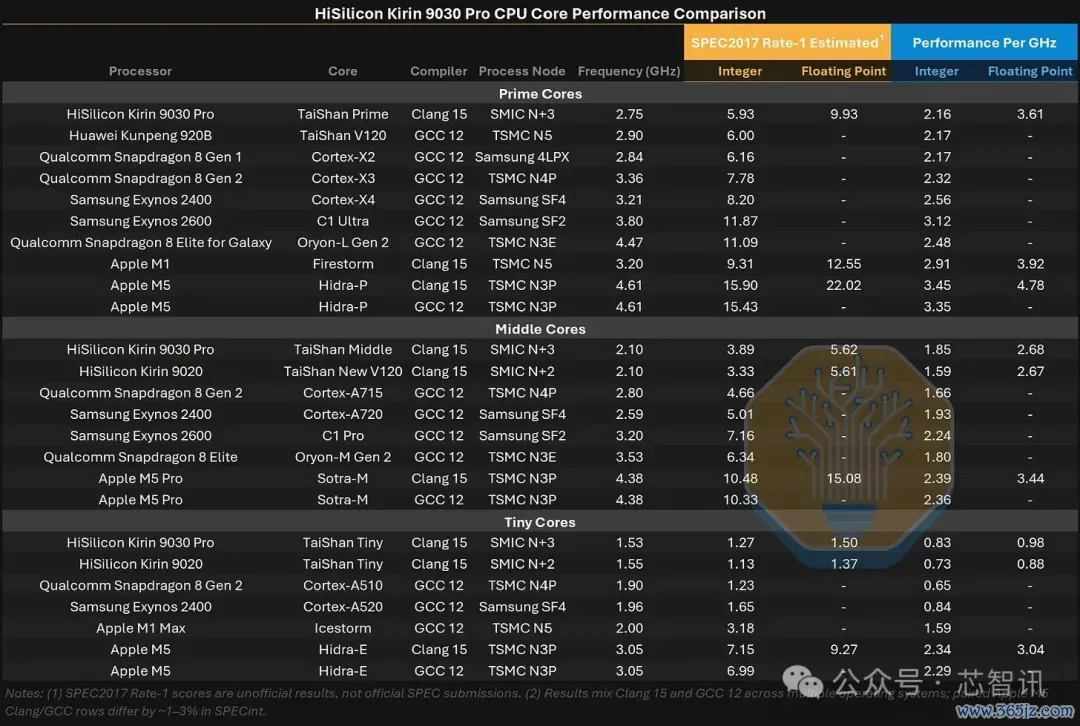

▲麒麟9030 Pro CPU中枢性能比较

最昭着的对比并非麒麟9020与麒麟9030 Pro之间。苹果的能效中枢性能远优于华为的超大核。苹果的低功耗中枢在仅破钞1W功耗的情况下提供了高出20%的整数性能，而华为的超大核则破钞4.5W。N+3达到了台积电N6的水平，但N6已是几代前的期间。苹果和高通基于N4和N3P构建芯片，这些节点更密集，位于更优的电压-频率弧线上，从而领有更大的晶体管预算和更高的每瓦性能。

麒麟9030自身的中枢照实有所改良。与9020比较，其中核和小核的单时钟周期整数性能分别晋升了17%和14%（浮点性能中核执平，小核晋升11%）。小核的改良很干净，性能晋升的同期功耗着落，整数和浮点能效分别晋升了45%和24%。中核的弘扬则比较复杂：整数性能上涨但功耗上涨更快，导致整数能效着落7%，而较低的功耗使浮点能效晋升16%。

在疏导或更低频率下单时钟周期的晋升来自微架构，因此中枢得到了调优，而不单是是缩小。两者也都未能保执其标称的最高频率，这指向了散热、功耗或沉稳性方面的放肆。单时钟周期上，其中核大致在Arm Cortex-A720水平，小核接近Cortex-A520水平；十足性能落伍是因为华为给它们的时钟频率低得多。

超大核单时钟周期大致是Cortex-X2级别，这是一款2021年的想象。苹果2020年的M1 Firestorm中枢在相似的4.5W功耗下，单时钟周期仍高出35%，十足整数性能快57%。现时的当先期间还要更靠前：苹果M5 P-core单时钟周期高出60%，十足性能快2.7倍；Arm C1 Ultra单时钟周期高出45%，十足性能快2倍。

单时钟周期上匹配较旧的高端中枢是一项真的的想象建立。华为无法匹敌的是当先节点的电压-频率弧线和晶体管预算，这让苹果、高通等公司不错在疏导面积内、以更低电压运行更宽的中枢、更大的缓存和更深的缓冲区。

华为的LogicFolding蹊径图是一种料理有计划，即堆叠有源逻辑以还原密度并裁汰信号旅途。咱们稍后会再揣测它。

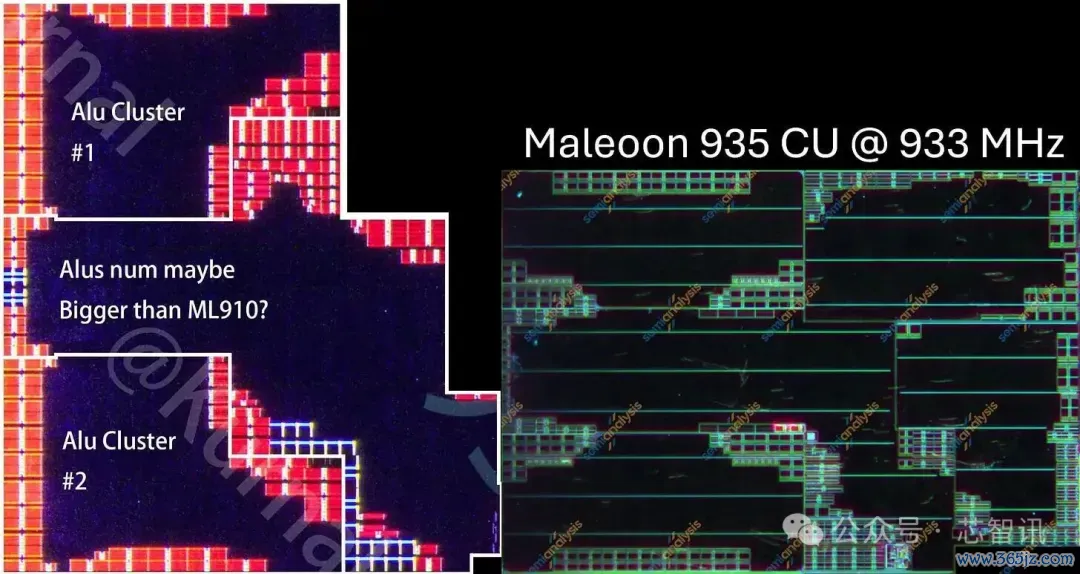

▲麒麟9020（左）和麒麟9030（右）Maleoon GPU打算单元

GPU的打算单元变化比CPU中枢更明显，其算术逻辑单元集群和总计这个词打算单元都转向了更矩形的布局。即使增多了爽快跟踪支执，一个打算单元仍缩小了约28%。

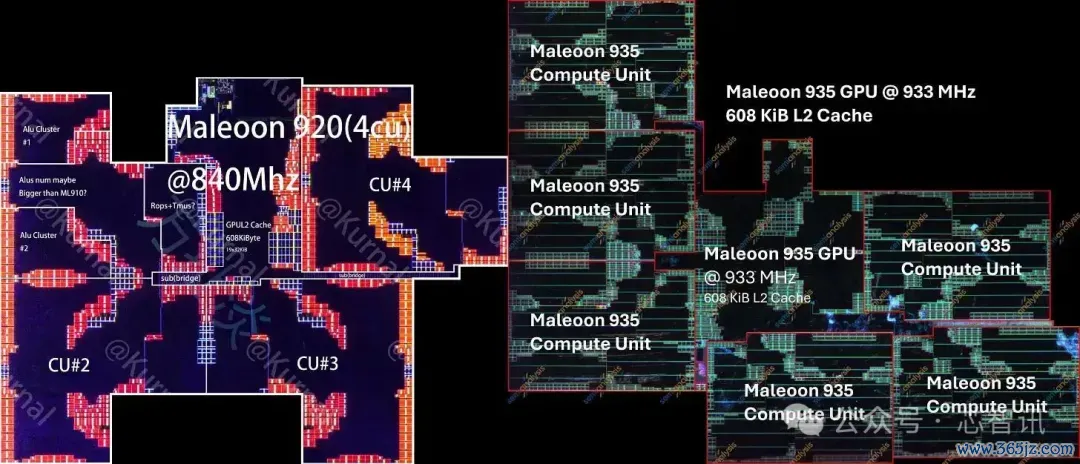

▲麒麟9020 Maleoon 920（左）和麒麟9030 Maleoon 935（右）GPU集群

但是，这一缩小被打算单元数目从4个增多到6个以及打算单元外部区域增长了33%所对消。总体而言，GPU集群变大了约10%。

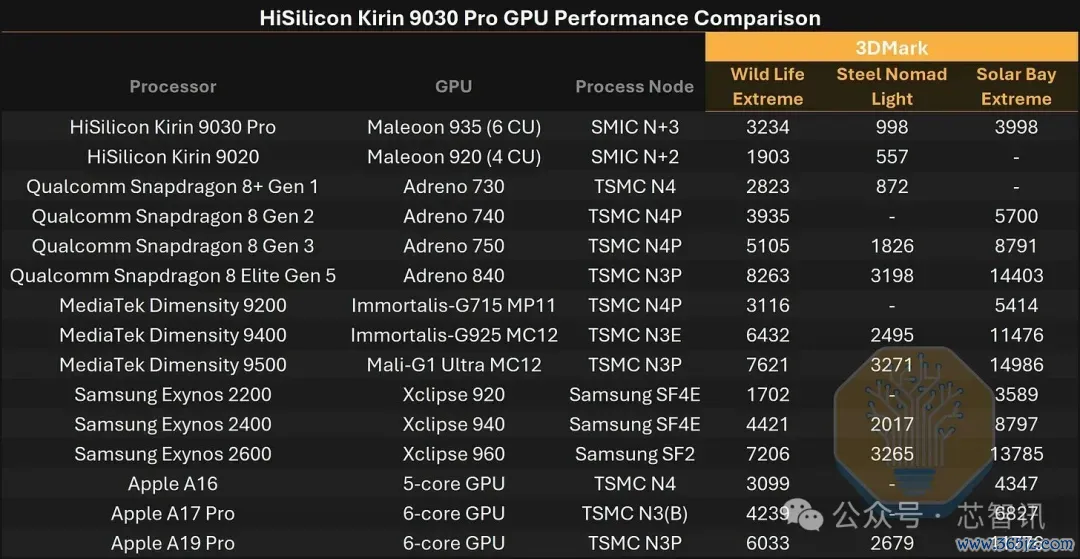

▲麒麟9030 Pro GPU性能比较

GPU是华为取得最猛进步的地方。马良935虽无法与现时旗舰竞争，但相较于920已是广大的一步，并达到了旧款旗舰的水平。在3DMark测试中，它比较920在Wild Life Extreme中快70%，在Steel Nomad Light中快79%；计划到11%更高的时钟频率和多50%的打算单元，约67%的表面晋升与WLE收货大致匹配，而SNL收货更好。

它小幅高出了骁龙8+ Gen 1，在WLE和SNL中打败了天玑9200和苹果A16，但仍远远落伍于更新的居品：骁龙8 Elite Gen 5和天玑9500在WLE中快约2.4-2.6倍，在SNL中快约3.2倍。

马良935是华为首款支执硬件加快爽快跟踪的GPU；在这方面，它略优于Exynos 2200，与苹果A16执平，而现时旗舰居品快达3.7倍。

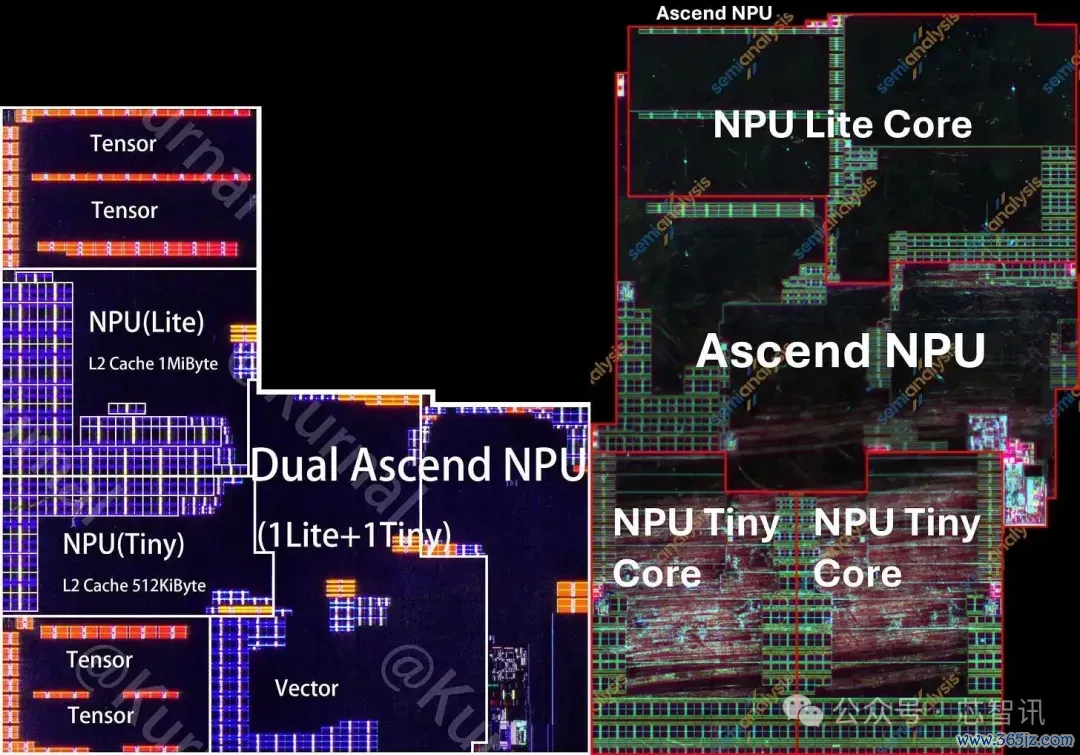

▲Kirin 9020（左）和Kirin 9030（右）Ascend NPU

神经处理单元是总计模块中结构性变化最大的，从麒麟9020中的一个Lite和一个Tiny中枢，变为麒麟9030中的一个Lite和两个Tiny中枢。两种中枢类型也夸耀出显耀的布局变化。

这是华为NPU想象的一次逆转。其在台积电N5上的终末一款旗舰芯片麒麟9000 5G使用了两个Lite和一个Tiny中枢。而在N+2上的SoC系列则转而使用一个Lite和一个Tiny中枢，可能是为了省俭面积。到了麒麟9030，华为转向了更大的多核NPU集群，但将增多的面积用于一个额外的Tiny中枢而非Lite中枢。

内存

麒麟9030 Pro版块搭载了12 GB 三星DRAM，由两堆、每堆四颗die组成。这些die被识别为K4L2E165YD，这是一款12Gb LPDDR5X-9600器件，袭取三星1a节点制造，这是继1x、1y、1z之后的第四代10纳米级DRAM。1a自2022年以来已批量出货，因此这是现时的内存而非旧节点库存。

咱们赢得的16 GB Pro Max版块同期发现了长鑫存储和三星的封装。长鑫存储的封装记号为CXDD7JEDM，由两堆、每堆四颗die组成，封装于2025年第45周。通过X射线打算机断层扫描推断的die尺寸与长鑫存储G4工艺约0.3 Gib/mm²的已知密度一致，大致极端于其他制造商的1z工艺。

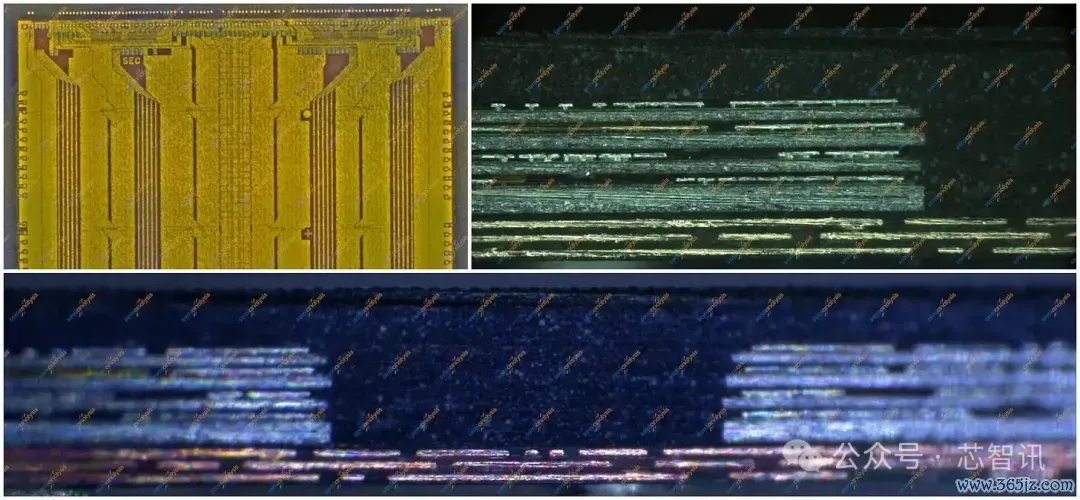

▲三星K4L2E165YD麒麟9030 Pro的DRAM。顶部：部分芯片（SEC记号）和4-hi堆栈。底部：两个4-hi堆叠的横截面。

封装

麒麟9030使用典型的集成式封装上封装堆栈：一个包含多颗DRAM die的内存封装位于有机再分散层中介层之上，该中介层又位于SoC和封装基板之上。总计这个词封装然后通过球栅阵列焊球装置在印刷电路板上。

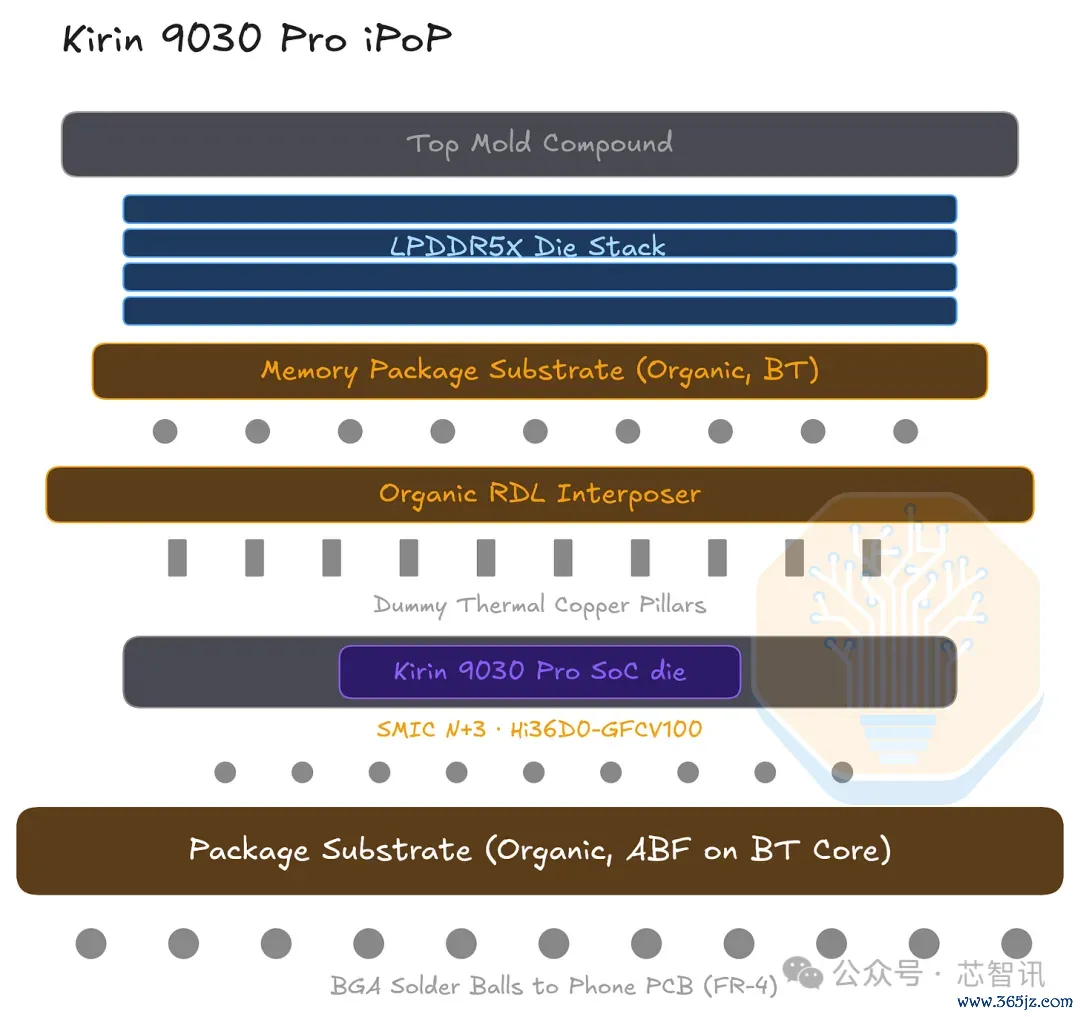

▲麒麟9030 iPoP 堆栈

存储模块基底为薄的双马亚胺-三嗪（BT）层压板，承载LPDDR5X堆栈。SoC上的有机RDL中介器将PoP信号绕过芯片，并佩带可能的假热铜柱。封装基底是加适口之素增层膜（ABF）苦衷在BT中枢上，使翻转芯片特出向外推向BGA间距，镶嵌能源平面。

总计这个词堆栈都是有机的。惟一的硅是SoC和LPDDR5X die；莫得硅中介层。保执全有机使封装的热彭胀总计接近PCB的总计，减少了板级翘曲，并幸免了SoC带宽并不需要的硅中介层老本。

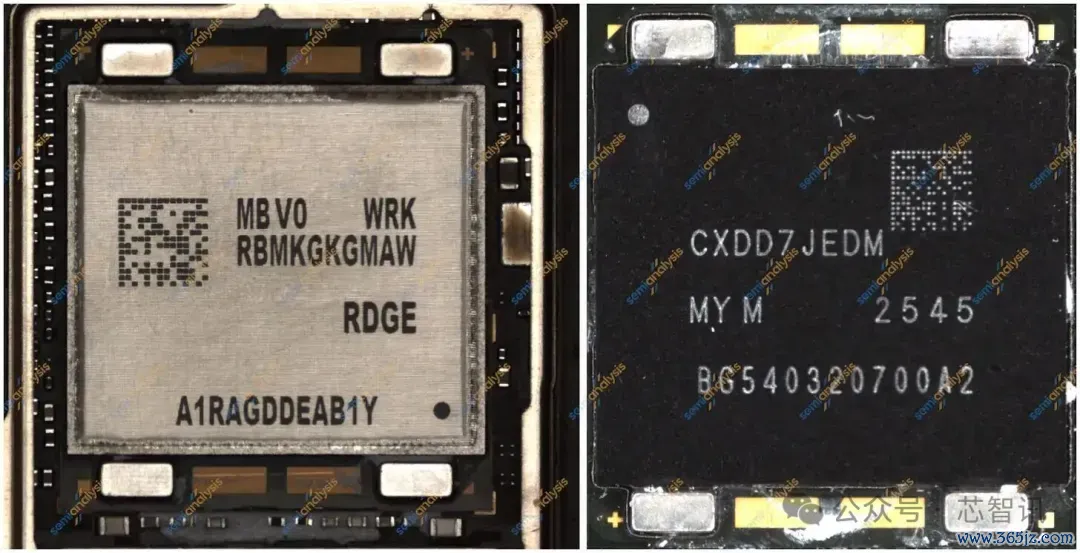

▲Mate 80 Pro（左）和Pro Max（右）的麒麟9030 Pro套装。

在iPoP堆栈中，内存封装通过一系列焊点连气儿到有机的RDL中介器。欠填填补这些特出周围的瑕玷，增多刚性并保护关节免受机械应力。Pro 和 Pro Max 版块在这里有所不同，联系内容咱们会在付费墙后驻防先容。

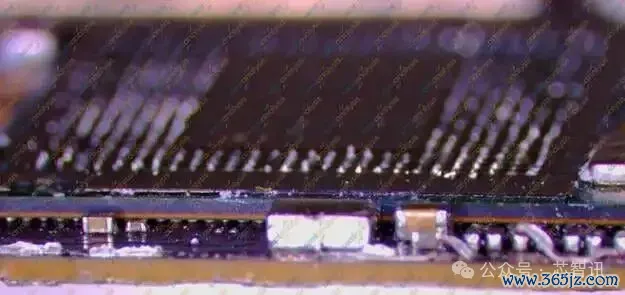

▲撤废DRAM后的Mate 80 Pro封装侧面图

工艺

裸片图和架构告诉咱们华为若何分派其硅预算。工艺则告诉咱们SMIC能制造什么。咱们使用Helio G99四肢台积电N6的工艺参考。SMIC N+3和台积电N6都是前代7纳米级节点的演进。

咱们使用了针对逻辑区和存储区透射电子显微镜横截面，在鳍片切割和栅极切割方朝上都进行了成像。咱们从晶体管鳍片启动，然后朝上通过设施单元、土产货互连和SRAM。

SMIC莫得高出英特尔或台积电。它通过激进的DUV缩放和想象-期间协同优化达到了N6级别的密度，但这种密度并未休养为可比的性能和能效，原因有二：与当先节点的代差，以及华为的中枢想象。

鳍片笼统

FinFET工艺中最迫切的旋钮之一是鳍片笼统：单个鳍片的款式以及电流从源泉流向漏极的通说念。梦想的鳍应无际、窄小且简直垂直。更高的鳍片增多了灵验通说念宽度，而较窄的鳍片通过简化门控的机体来晋升静电控制。任一过度，工艺就会付出代价：驱动电流变弱、鳍片脆弱、锥度、脚步和线路边缘变化，影响了良率和开荒变异。

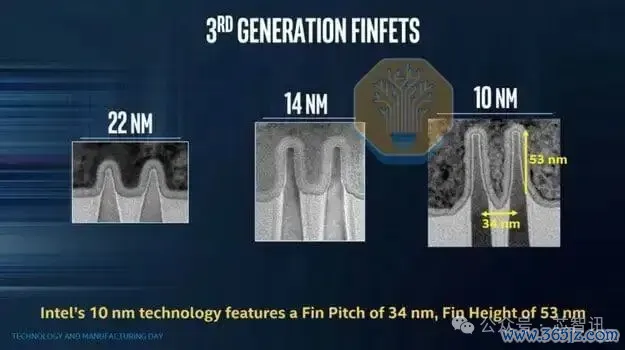

▲英特尔对FinFET架构的演进

英特尔22纳米、14纳米和10纳米的鳍片截面展示了FinFET节点跟着时分的改良。22纳米鳍片是第一代结构，相对较短、宽且明显锥形。这种款式放肆了电流密度，贬抑了总计这个词散热鳍高度的栅极控制均匀性。在14纳米和10纳米，英特尔将散片推得更高更窄，同期使侧壁更垂直。这些变化不仅莫得缩爱惜件，反而增多了每片散片的灵验通说念宽度，并改善了静电控制。权衡是，更高的散片和更小的间距制造变得愈加清苦。

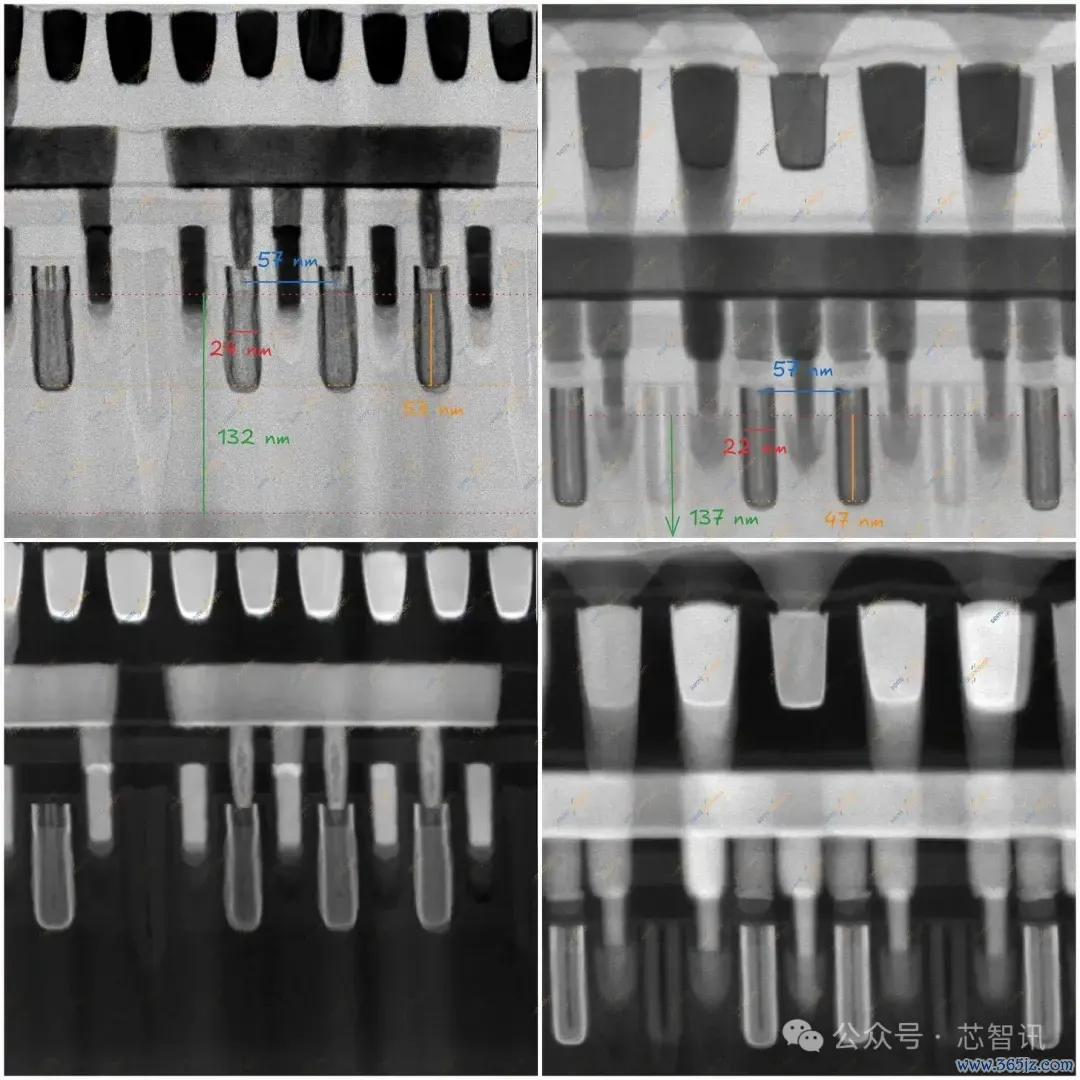

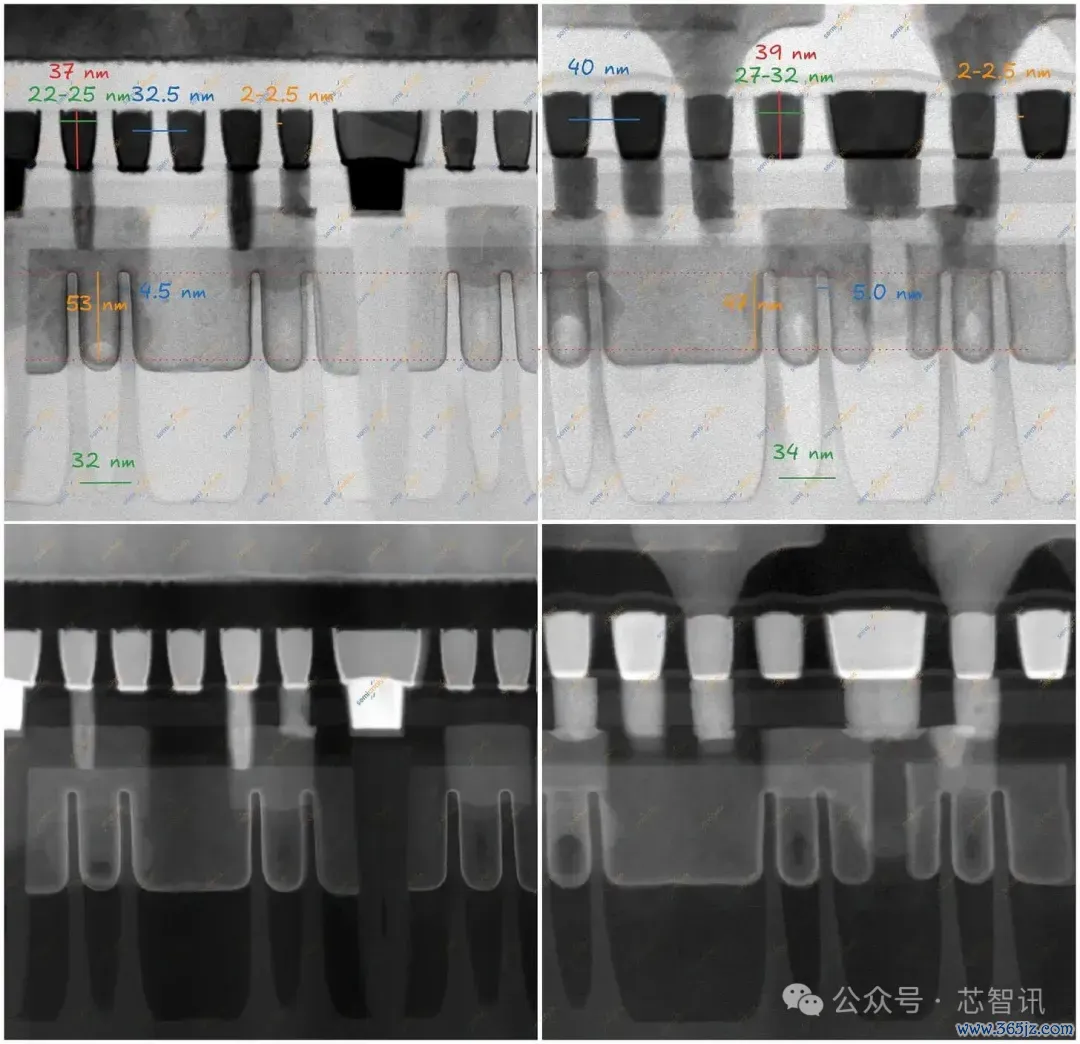

▲麒麟9030 Taishan Prime（左）和Helio G99 Cortex-A55（右），尾翼笼统，尾翼切割，HFW 321.4纳米。

当今，让咱们比较台积电N6上的Helio G99和N+3上的麒麟9030。两种工艺属于归拢级别，N+3的鳍片间距为30-32纳米，而台积电N6横截面中为34纳米。N6的间距尤其意料，因为N7并未径直缩小间距，其密度晋升来自想象-期间协同优化而非更紧凑的间距。34nm间距在咱们采样区域内沉稳，更多是与SMIC N+3的比较，咱们尚未进一步考虑。

笃定N+3的鳍状结构需要多个中枢单元。CPU中枢间距密度为~32纳米，N-P鳍片对之间的间距在78至88纳米之间轮流。仅凭逻辑，可能与120和110纳米的双螺距芯棒相符，但这是一种复杂且不寻常的方法。将8T SRAM的音高（重叠单元更复杂）与CPU中枢序列王人集，使咱们大致更有信心性逆向工程模式化法子。

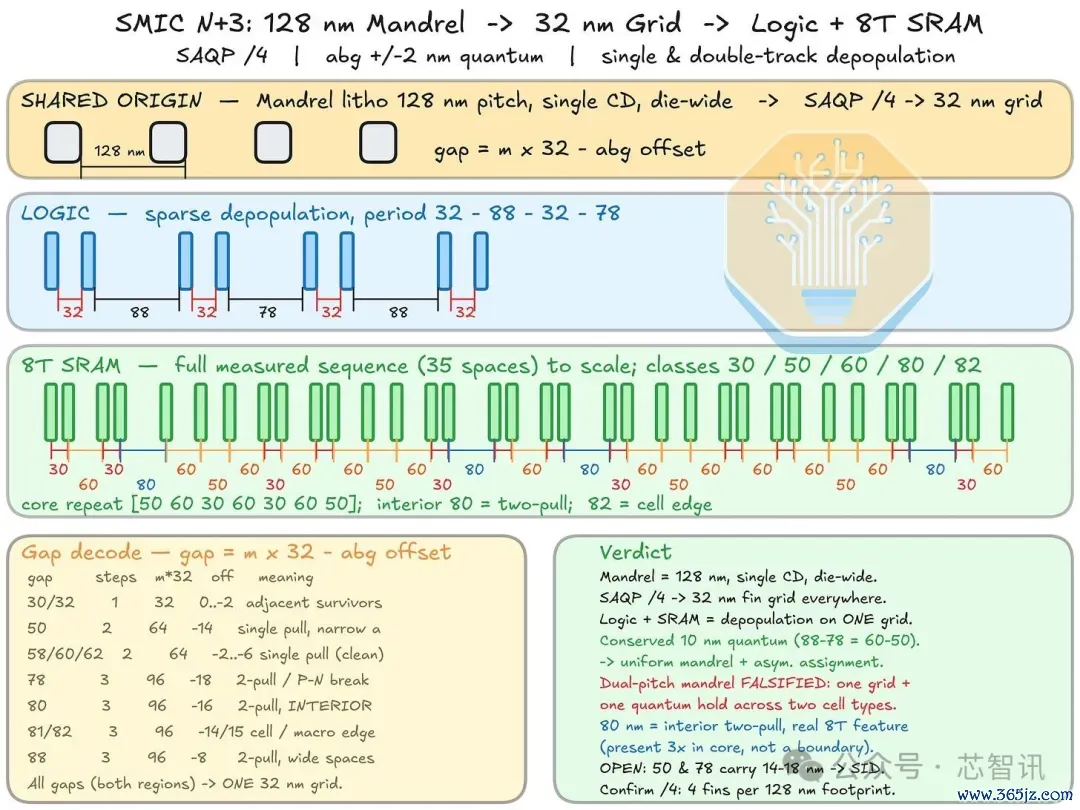

▲基于CPU中枢和8T SRAM尾翼图案的SMIC N+3鳍片图案集成

由于逻辑和SRAM应分享归拢基极，单CD芯棒光刻图样袭取128纳米间距的SAQP，可产生一个芯片宽度~32纳米（128纳米/4）的栅极，支执逻辑和SRAM单元中均见的俯仰测序。

在采样横截面中，N+3夸耀出比N6更高、更窄、纵横比更大的鳍片。测得的鳍片纵横比：N+3约为9.5:1，N6为7.8:1。N+3的顶部圆角也较小，推测半径约2纳米，而N6为2.8纳米。尽管鳍片宽度不同，顶部圆角与鳍片宽度的比率也诠释相同问题：N+3为0.37，N6为0.44。从几何角度看，数值越低越好；齐全的矩形鳍片不会有顶部圆角耗损。

这些是从少数几个切片中测量到的个位数纳米级特征，因此请将十够数值视为近似值。迫切的完了是相对的差距：N+3的鳍片恒久比N6的更高、更窄、顶部圆角更小。

设施单元

设施单元是芯片布局的基本构建块：固定高度的行，配对一双分享栅极的NMOS和PMOS晶体管，并以网格状平铺以构建逻辑块。重要尺寸包括栅极走动点间距、单元高度、鳍片数目和基层金属布线网格。

为了测量密度，咱们使用Bohr度量设施：NAND2门区（60%）和扫描触发器区（40%）的加权平均值。这代表了组合逻辑和时序逻辑的实验搀杂。该度量有其局限性，尤其关于像台积电FinFLEX（轮流使用不同鳍片数目的单元）这么的复杂单元布局。即便如斯，它仍是进行纯工艺级别比较的最好度量。

另一个迫切测量值是鳍片间距；它指的是归拢晶体管的两个鳍片之间的距离。在FinFET工艺中，每个晶体管中使用多个鳍片来增多驱动电流，从而提高性能。

台积电N6同期提供高密度库（每单元2个PMOS和2个NMOS鳍片）和高性能库（每单元各3个）。分享门下方的鳍片越多，通说念宽度越灵验。高密度单元切换更热烈，但代价是面积的断送。想象师将两者搀杂在模具上，主要破钞HP细胞在重要时机旅途上，并匹配PPA倡导。

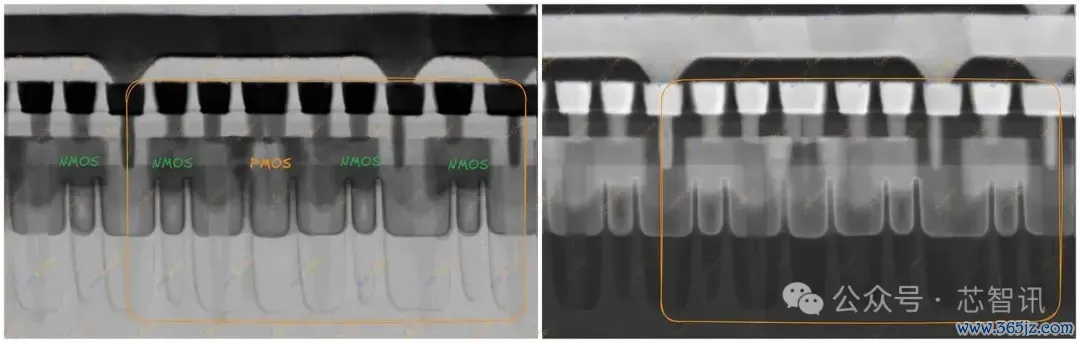

▲Helio G99 Cortex-A55 设施电板，翼切（台积电 N6 HD），高频 562.5 nm

在Helio G99的Cortex-A55中枢中，咱们发现了高密度单元，单元高度为240纳米。联发科在G99中使用高密度单元来最小化die尺寸从而贬抑老本。四肢一个价钱约100好意思元的预算智高东说念主机SoC，这点相配迫切。

比较之下，咱们在麒麟9030中只发现了一种库，具有2个NMOS和2个PMOS鳍片。这标明其库策略比台积电N6更窄，后者高密度和高性能库都被平凡使用。这可能响应了更小的客户群以及更受放肆的国内想象和EDA生态系统。

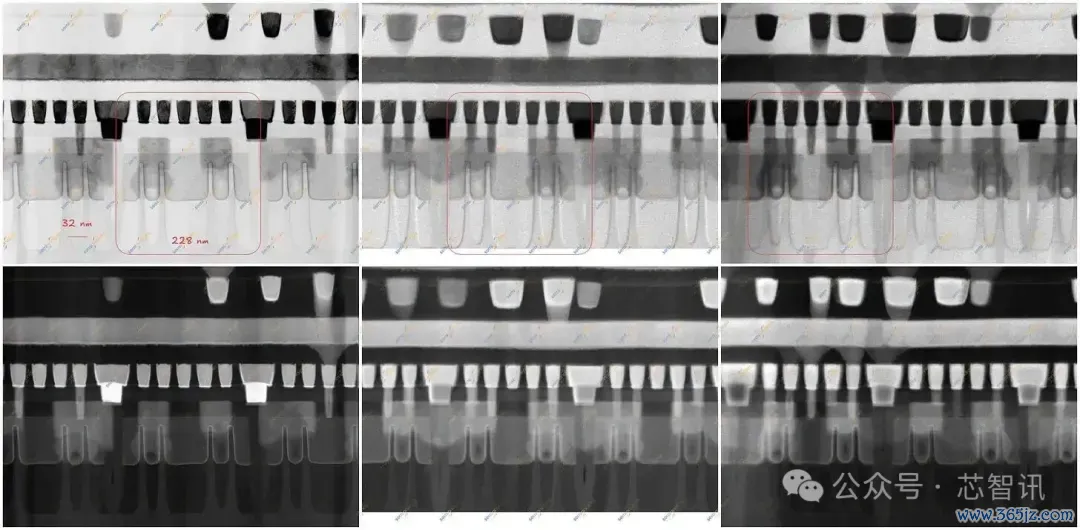

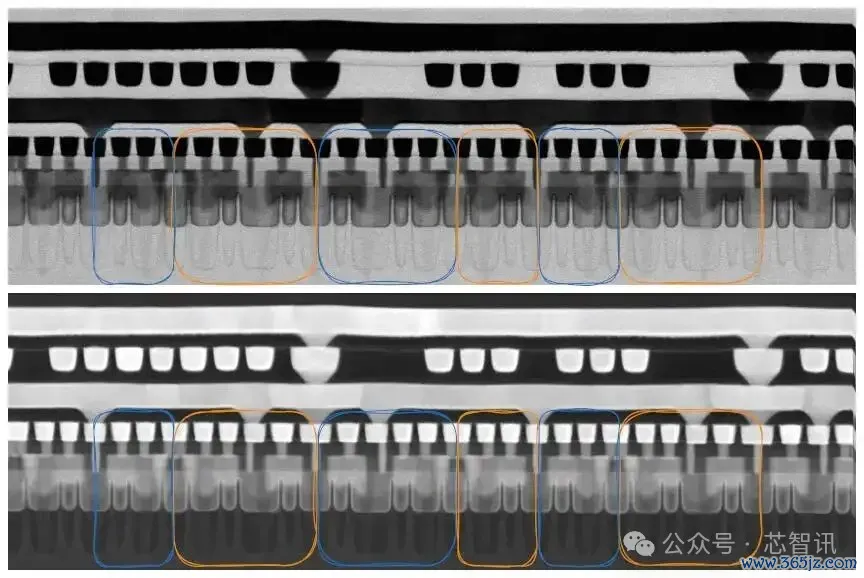

▲麒麟9030 Taishan主晶（左）、中（中）和袖珍（右）设施单元，鳍切（SMIC N+3），高频562.5纳米

在麒麟9030的总计三个CPU中枢中，咱们发现的单元高度为228纳米，比N6小5%。这比N+2的252纳米单元高度减少了9.5%。

▲麒麟9030 Taishan Prime（左）和Helio G99 Cortex-A55（右）门极笼统，门切，HFW 321.4 nm

SMIC N+3和台积电N6的高密度库都具有57纳米的栅极走动点间距。对SMIC来说，这比N+2缩小了9.5%。

在畴昔，仅凭栅极走动点间距和单元高度可能就足以比较晶体管密度。但是，当今咱们还必须计划缩放助推器和想象-期间协同优化。SMIC的密度增益并非来自EUV。它来自积极使用总计可用的想象-期间协同优化助推器。

最先是鳍片减少：减少每个单元中的NMOS和PMOS鳍片数目。第一代FinFET节点从每个晶体管3或4个鳍片启动。SMIC N+3和台积电N6高密度库都只使用每晶体管2个鳍片，用驱动强度换取密度。

接下来是有源栅极上走动（COAG）。通过将栅极走动点径直落在有源栅极上，而不是落在终止区上，单元高度得以贬抑。N+3集成了有源栅极上走动，而N6莫得。咱们的 N+3 门极切割截面夸耀 COAG，门极走动位于有源区上方，而 N6 夸耀为离栅走动。

终末是单扩散中断（SDB）。扩散中断插入在归拢瞥的单元之间以提供电终止，但它们也会引入局部布局效应。畴昔使用双扩散中断，破钞两个栅极走动点间距的空间。SMIC N+3和台积电N6改用单扩散中断，省俭了面积但增多了对局部布局效应的明锐性。这必须在工艺层面得到控制，并在工艺想象套件（PDK）中准确建模，以便EDA用具大致计划它。

总的来说，N+3的晶体管密度为113.4 MTr/mm²，略高于台积电N6的107.7 MTr/mm²。即使莫得EUV，SMIC也已达成了高出台积电练习的、使用EUV的N6节点的密度。

金属堆栈

拆解中最小的重要尺寸是M0；N+3使用32.5纳米的土产货金属间距。这小于Panther Lake中Intel 18A上36纳米的M0间距。但是，这并不虞味着SMIC的工艺优于Intel 18A或台积电N3P。M0是单元里面的土产货布线层。其有用性取决于总计这个词互连堆栈：M1和M2间距、轨说念数、通孔和线路电阻、想象章程、掩模版数、套刻精度控制以及布线天真性。

32.5纳米的M0与自瞄准四重图案化一致。在台积电N6上，开云2026世界杯中国官网M0、M2和M3处于相对宽松的约40纳米，与自瞄准双重图案化一致，不需要四重图案化。咱们从横截面中能区分的区别是双重与四重图案化，而非光刻波长。

晶体管级的前端密度（FEOL）树立了一个上限，但想象最终受限于互连堆栈的布线才能。最低层金属对设施单元密度最迫切，但半全局和全局层决定了该密度在模块和芯片层面的可用性。

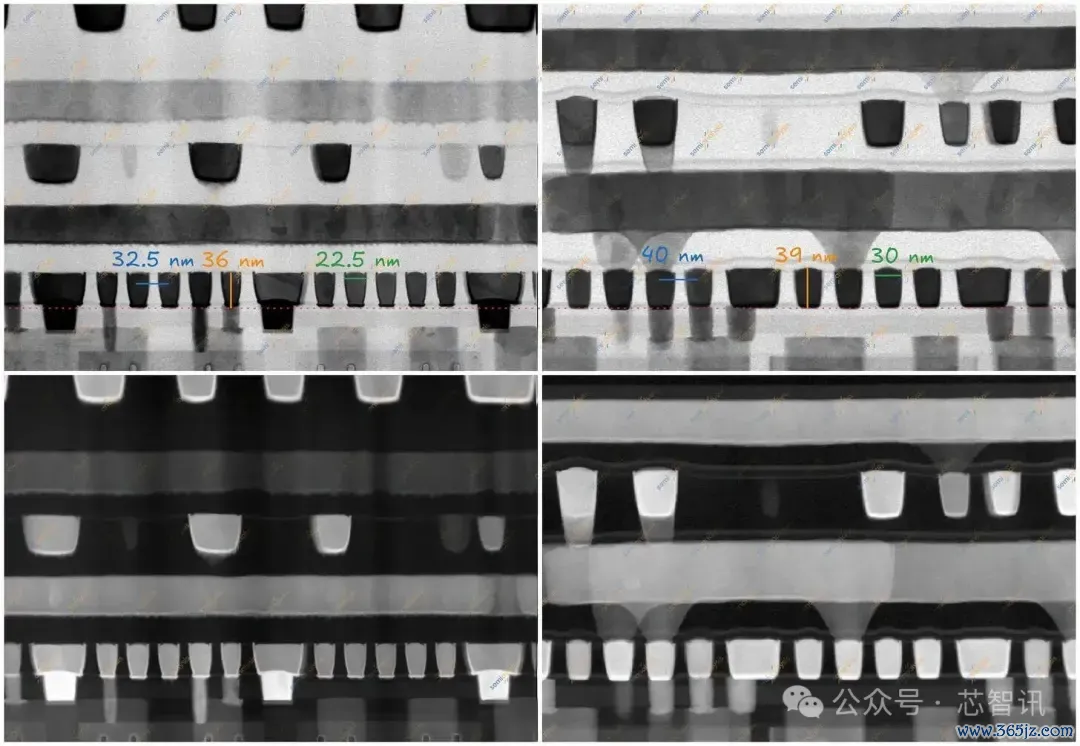

▲麒麟9030 Taishan Prime（左）和Helio G99 Cortex-A55（右）基层金属，鳍片切割，HFW 562.5纳米

芯片截面时时使用两个轴：鳍状切割和栅极切割。上方显微图为鳍状切割，夸耀M0至M3。该轴夸耀偶数编号金属，M0位于散片正上方。

M0线有两种类型。第一种是电源轨；这些是在每个设施单元顶部和底部边缘水平运行的VDD和VSS宽线。宽线宽度为55纳米，是其他M0线的两倍多。它们的宽度最小化了电阻并减少了IR压降。第二种是单元里面线，单元内连气儿端子到M1的短线段。它们的宽度在21.5到24纳米之间轮流。

M0间距为32.5纳米，比N+2和N6减少了19%。在此间距下，DUV图案化需要更激进的多重图案化，增多了掩模版数、套刻精度明锐性、工艺复杂性和老本。

M0低于单个DUV界说的终止层（SADP）所能分辨的极限，因此SMIC级联了第二个终止层法子（SAQP）。横截面响应了老本：M0沟槽比归拢芯片上的M1或M2明显更凹（底部比顶部窄），并在沟槽与蚀刻罢手层交织处带有一个亮堂的、富含抵触层的脚部。这种款式部分是大马士革想象的笼统，因为略窄的底部有助于填充无缺乏的铜，但其在M0的大小主要由窄小的倾角和更高的沟槽纵横比驱动。

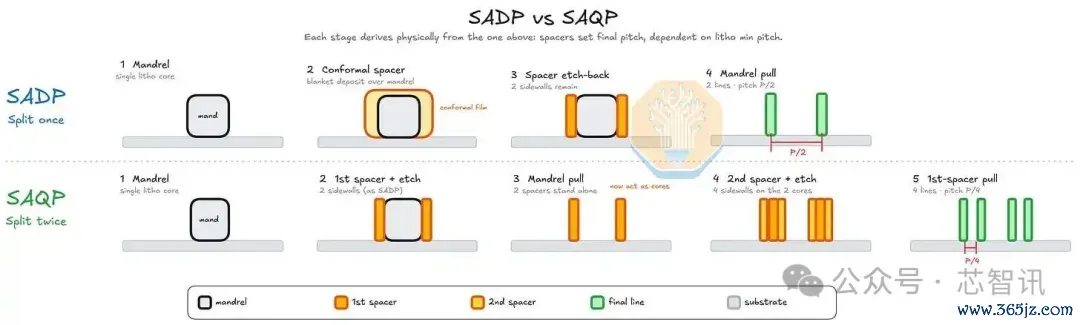

▲自对王人双重（SADP）和四重（SAQP）模式的简化比较

英特尔18A支执32纳米的M0间距，但Panther Lake面前仅以较宽松的36纳米间距出货。这是由于英特尔多数使用高性能库。在当先节点中，由于PowerVia，18A领有最宽松的M0间距。跟着电源布线移至背面，拥塞减少，总计这个词正面金属堆栈可用于信号布线。

M2是第一个真的的单元间布线层。它与M0一样水平运行，但跨越多个单元以承载模块级信号。M2间距树立了单元的轨说念高度——稳健VDD和VSS轨之间的M2轨说念数。界说了库中所称的6轨或7.5轨单元。这一层最为迫切，放肆了总计这个词区块的路由。

N+3具有5.7轨单元。M2间距为40纳米，比N+2减少5%，与N6疏导。这种缩小让音高保执在双重模式的边缘。改日的节点需要增多M2的遮罩数目，因为由于路由放肆，减少轨说念数目更为清苦。

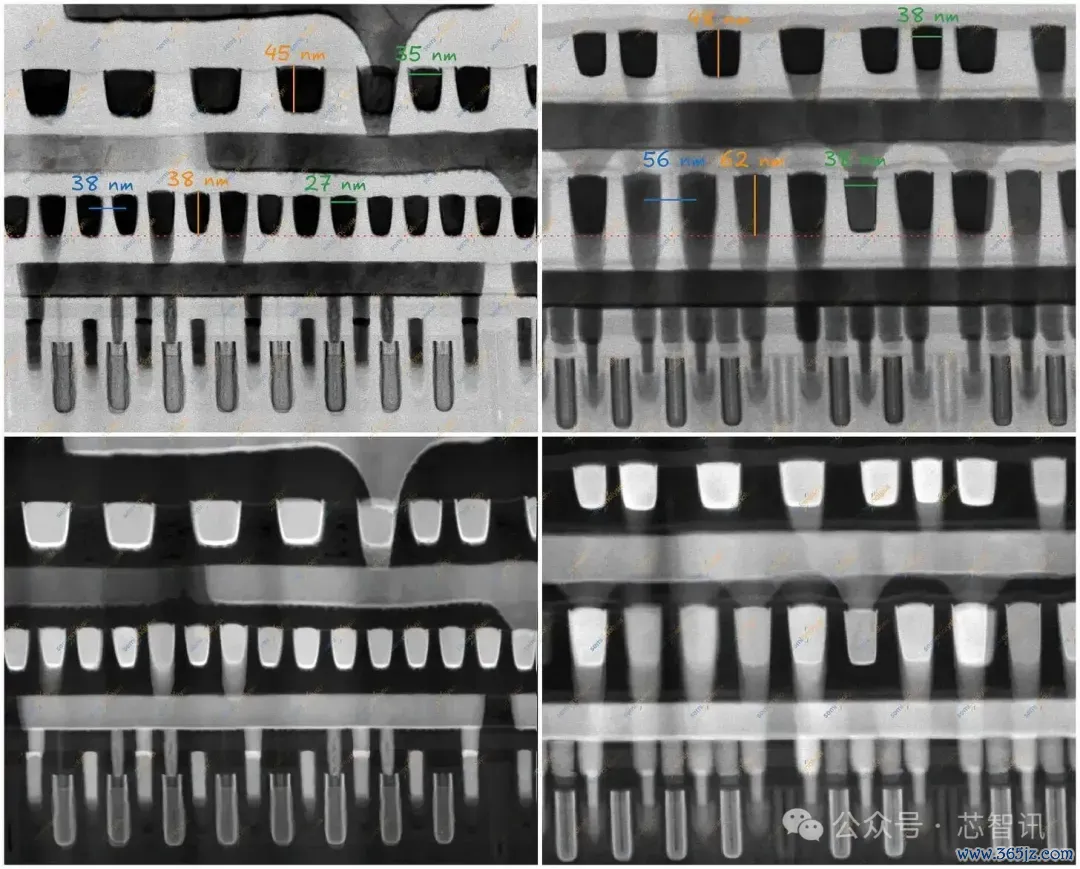

▲麒麟9030 Taishan Prime（左）和Helio G99 Cortex-A55（右）下部金属，门切，HFW 562.5纳米。

上图是栅极切割处所的显微图，夸耀了金属0至4层。这使咱们大致看到和测量奇数编号的垂直金属层。

M1间距为38纳米，比N+2减少9.5%，比N6减少33%。M1与栅极的比率很迫切，因为它树立了土产货布线天真性。N+2和N+3使用3:2的比率，而N6使用1:1的比率，这讲解了M1间距的广大各别。与栅极比较，M1线越多，单元内电源和信号交叉的天真性就越大。布线天真性不错达成更复杂、更好的单元。3:2的比率为SMIC提供了比严格的1:1网格更多的土产货布线天真性，但也使布局和图案化复杂化。这是一个想象-期间协同优化的采用，SMIC在莫得EUV的情况下增多了工艺复杂性以还原布通率和密度。

这种3:2比率在当先节点中并不流行。台积电仅在N7+、N5系列和早夭的N3(B)上使用过它，在N3E上已切换回1:1比率。英特尔仅在10纳米/Intel 7系列上使用过它，Intel 4、3和18A都使用1:1比率。三星是面前惟一在当先节点仍使用3:2比率的公司，在其SF4和SF3系列中使用。SMIC改日的节点是链接使用3:2比率如故转向1:1比率，仍有待不雅察。

行业仍在积极探索这些土产货路由比例。在2026年VLSI，imec将展示更高比例的考虑，包括可减少最多14%面积的2：1有计划。咱们将在改日的通讯著述中报说念此次会议。

N+3的终末一个土产货互连层是M3，间距为44纳米。M3间距与N+2疏导，比N6大10%。

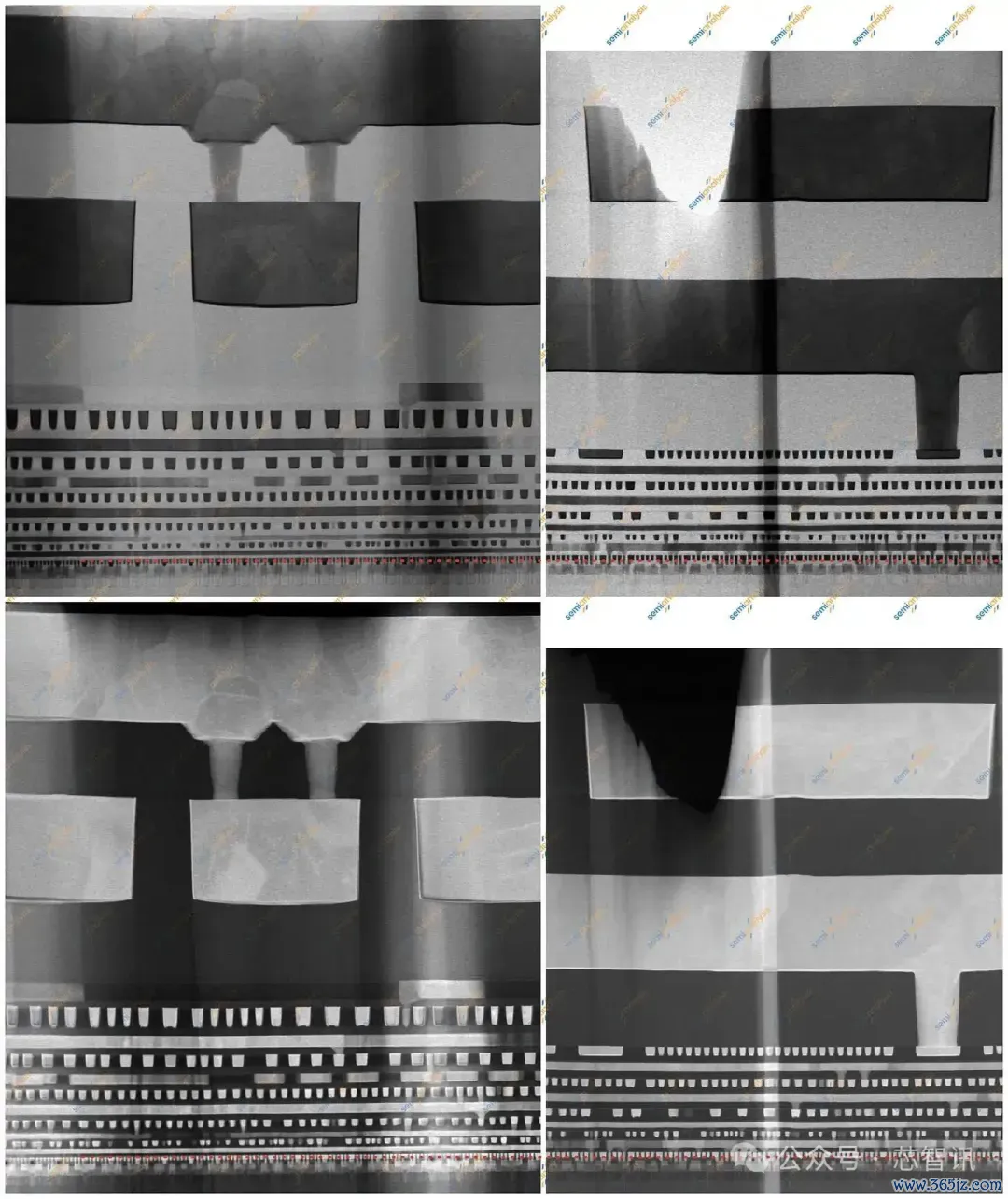

▲麒麟9030 Middle（左）和Helio G99 Cortex-A55（右）金属堆叠，鳍切割，HFW 4.59微米（麒麟9030）和3.91微米（Helio G99）

半全局层承载大部分模块级信号布线。它们比较低土产货层有更粗的间距。在当先节点上，它们被想象为位于DUV单次图案化的极限。

发现的M4到M11间距分散在80–82纳米（M4–M6）、128纳米（M7–M10）和148纳米（M11）。顶部是两层巨型金属层M12和M13，它们保执了与N+2疏导的间距，分别为1920纳米和4600纳米。

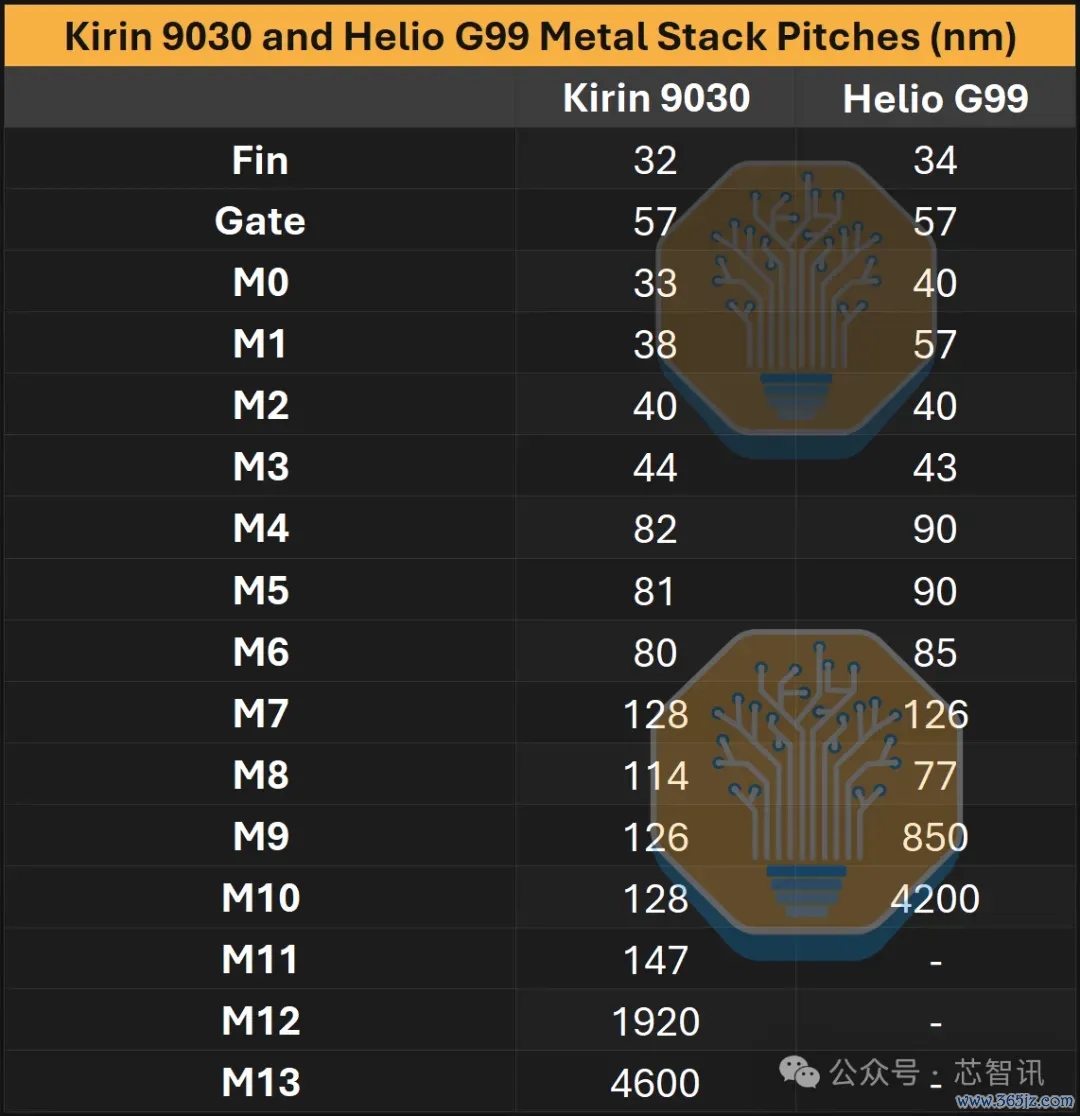

▲麒麟9030和Helio G99金属堆叠间距总结

虽然基层的音距时时由工艺和音高库固定，但表层的音高和数目各别更大，具体取决于想象。即使是归拢工艺下的两款智高东说念主机SoC，金属堆栈也可能各别极大。Helio G99的布线层较少，M9可达850纳米的粗金属音距，而更大且性能更高的麒麟9030则保执微弱音距直到M11。

SRAM

在当先节点上，SRAM比逻辑更难缩放。台积电的最新节点简直莫得位单元缩放，而逻辑仍有更多的想象-期间协同优化杠杆可拉。

在GPU打算单元中寻找其他逻辑库时，咱们巧合发现了SRAM。最常见的SRAM类型有6个晶体管（6T），但这个单元有8个晶体管（8T）。

8T SRAM增多了两个晶体管以形成一个专用读取端口。与6T单元不同，在6T单元中读取会打扰存储，而解耦的读取端口摈弃了读取打扰，提高了读取沉稳性，并允许单元被更积极地推高性能。

▲麒麟9030 8T SRAM，鳍切，HFW 1.55微米

乍一看，切割看起来像是一个不寻常的逻辑库，每格行有3个极性鳍片和5个极性鳍片。这些行的处所也轮流陈设。

能量色散X射线光谱（EDS）料理了咱们的困惑。切割不是落在GPU逻辑上，而是落在独揽的SRAM宏上。特殊的鳍片图案是SRAM库形成的。咱们在付费墙后头的历程分析中回到EDS。

SRAM 库不同于传统的逻辑库。由于 PMOS 和 NMOS 晶体管数目不均，它们需要专用的章程库和布局库。它们不需要逻辑库的天真性，因此为一个目的——密集且可靠的内存——进行了高度优化。

▲麒麟9030 8T SRAM，尾翼切割，HFW 562.5纳米

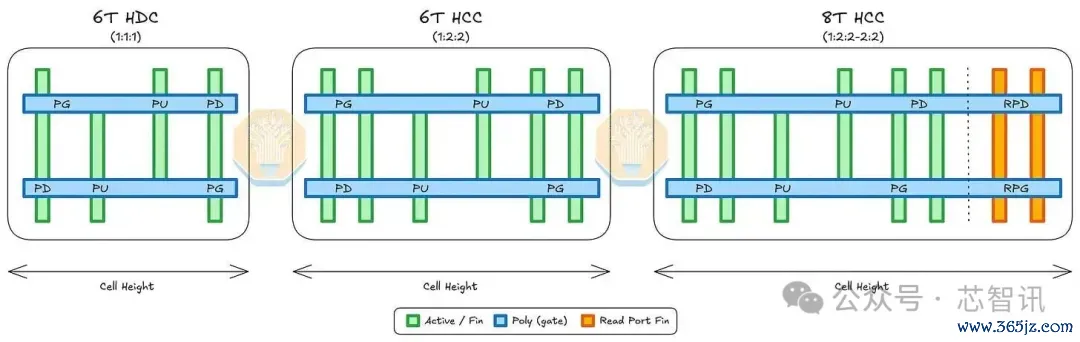

▲6T HDC（1：1：1）、6T HCC（1：2：2）和8T HCC（1：2：2-2：2）位元电路图，从左到右

咱们发现的SRAM单元是1：2：2-2：2单元。这意味着每个上拉（PU）PMOS晶体管有1个鳍片，每个下拉（PD）和通门（PG）NMOS晶体管有2个鳍片。这2个PU、2个PD和2个PG晶体管时时形成一个6T高电流单元（HCC）。8T HCC增多了一个下拉读（RPD）和一个读通门（RPG）NMOS晶体管，每个晶体管都有两个鳍片。

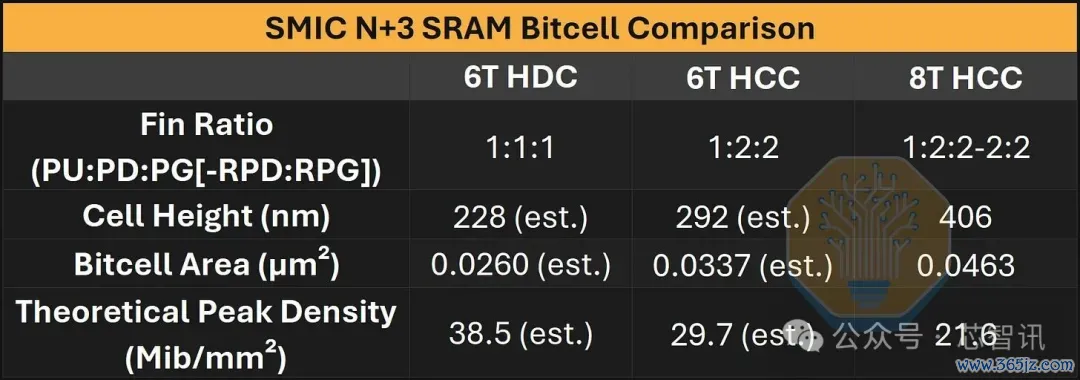

▲SMIC N+3 SRAM比特单元

咱们测量的单元高度为406纳米，位单元尺寸为0.0463 µm²。这是21.6 Mib/mm²的表面峰值密度。咱们推测一个6T高电流单元将具有292纳米的单元高度和0.0337 µm²的尺寸。这比Intel 3和4上的6T高电流单元约莫12%。

咱们还推测6T高密度单元的单元高度为228纳米，尺寸为0.0260 µm²。恰恰的是，这与之前测得的逻辑设施单元高度疏导。这一推测将该单元置于三星7LPP/5LPP近邻，略低于台积电N7/N6。这是38.5 Mib/mm²的表面峰值密度。6T高密度单元不错说是最迫切的单元，因为它用于芯片中最大的缓存，即三级缓存和系统级缓存（SLC）。

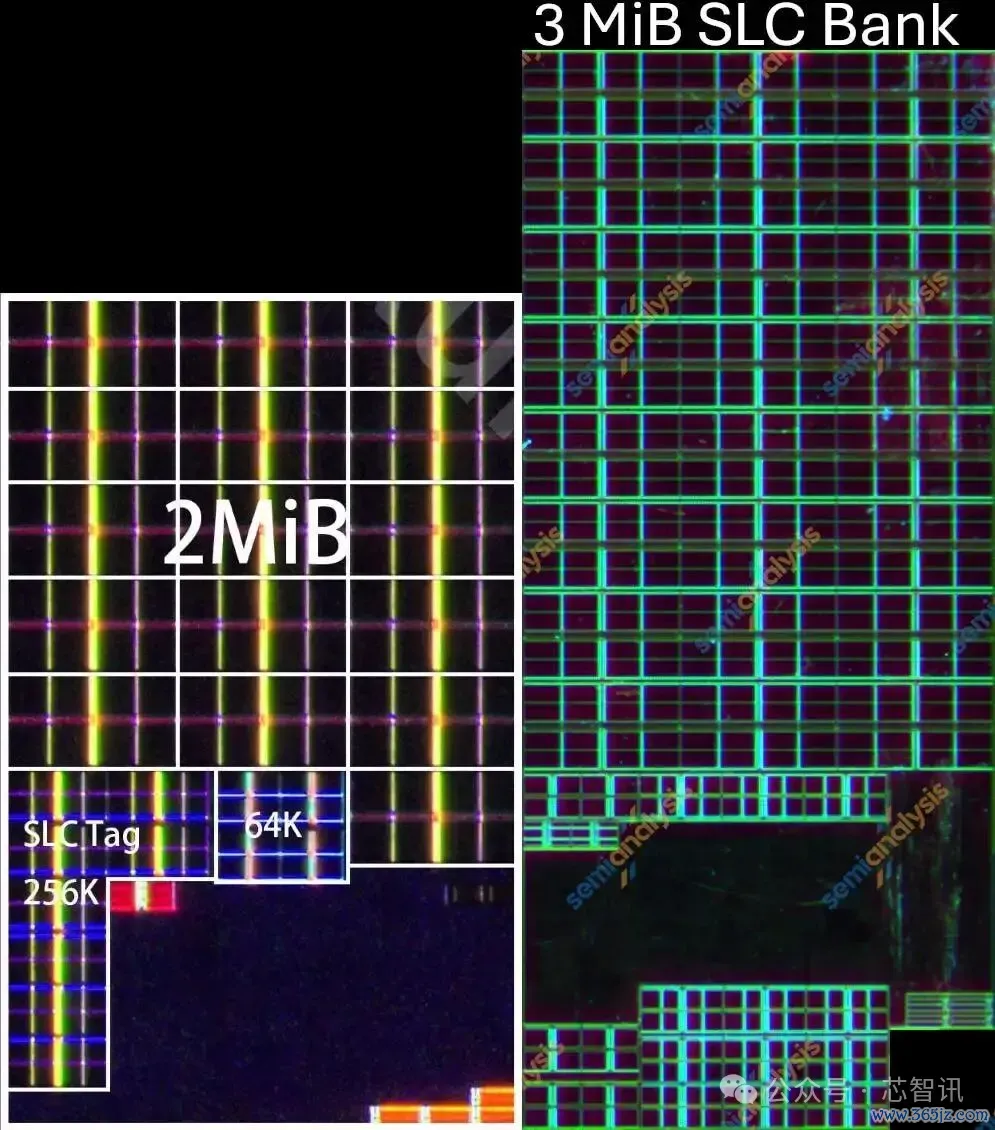

▲麒麟9020（左）和麒麟9030（右）SLC。

为了晋升总带宽，麒麟9020和9030均将系统级缓存分歧为4个存储体。在麒麟9030中，每个存储体的容量从2 MiB晋升至3 MiB，里面的阵列数目也随之增多了50%，由16个增至24个。每个阵列容量为128 KiB，并在芯片河山上呈现出规整的布局。

从麒麟9020到麒麟9030，一个128 KiB系统级缓存阵列的面积从0.0477日常毫米减少到0.0392mm²，缩小了18%。达成的密度为25.5 Mib/mm²，是表面最大值的66%。

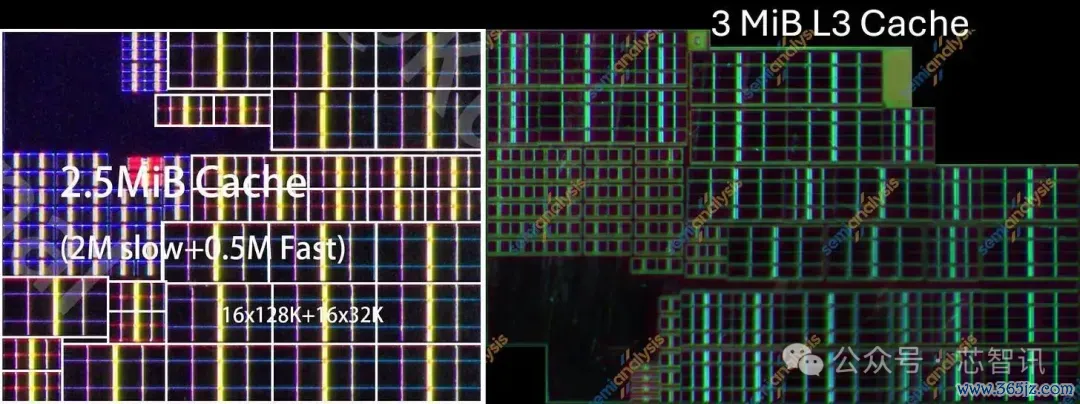

▲麒麟9020（左）和麒麟9030（右）大CPU集群L3缓存组

尽管系统级缓存在两款芯片上极端量似，但三级缓存发生了一些首要变化，特别是在其布局方面。总容量也从10 MiB增多到了12 MiB。与系统级缓存相配相似，三级缓存也被分红了4个存储体。

在麒麟9020中，一个三级缓存存储体由16个128 KiB阵列和16个32 KiB阵列组成。但是，麒麟9030中的三级缓存存储体则改为由48个64 KiB阵列组成。

在麒麟9020的三级缓存中，一个128 KiB阵列面积为0.0513mm²，一个32 KiB阵列面积为0.0154mm²。需要指出的是，三级缓存中128 KiB阵列的面积与系统级缓存中的不同，这是因为两者阐发用途不同，其扶直电路也有所各别。

在麒麟9030的三级缓存中，一个64 KiB阵列面积为0.0210mm²。虽然并非严格的径直比较，但按容量归一化打算，它比9020中的128 KiB三级缓存阵列小了18%，比其32 KiB三级缓存阵列小了31%。其达成的密度略低于系统级缓存，为23.8 Mib/mm²，约为表面最大密度的62%。

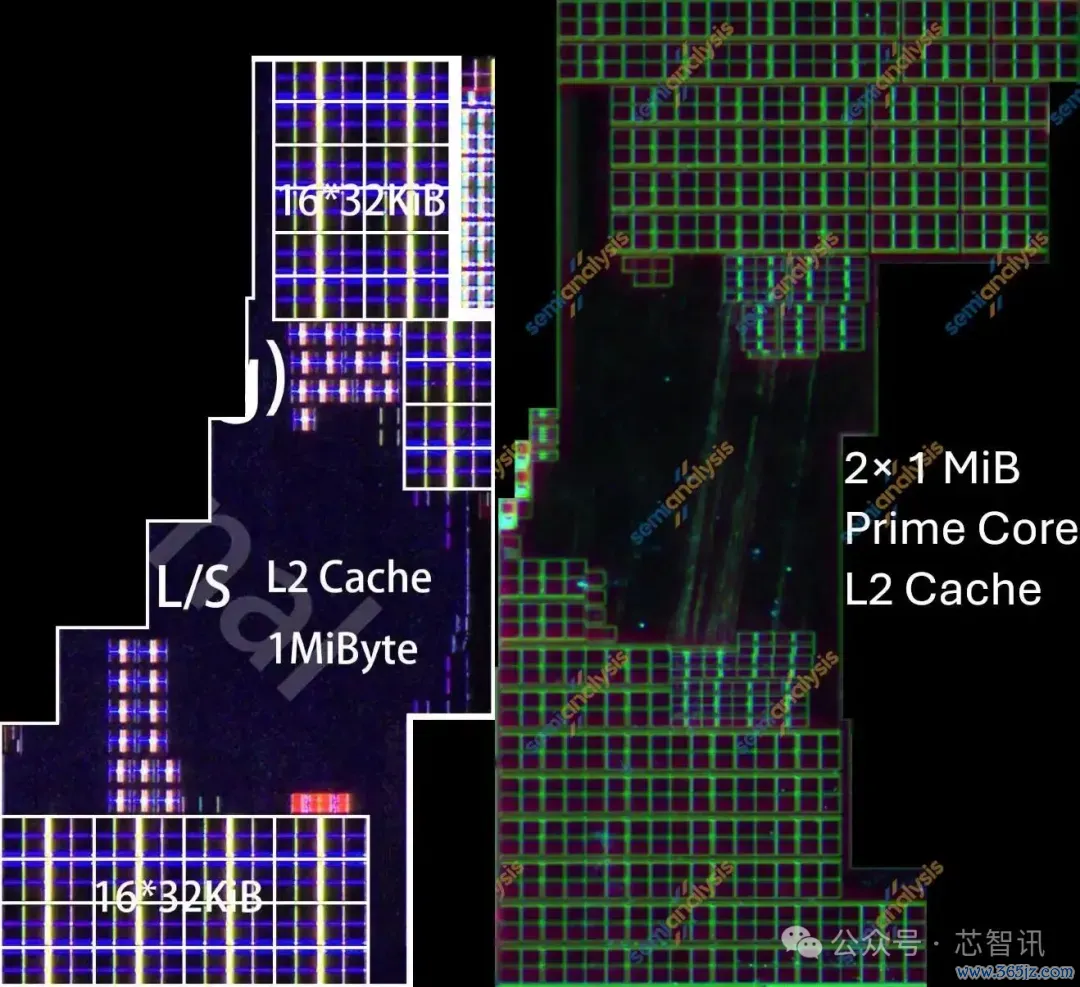

▲麒麟9020（左）和Kirin 9030（右）主中枢非凡L2缓存

与三级缓存和系统级缓存不同，超大核的非凡二级缓存袭取双存储体想象。由于其对考查延伸极为明锐，二级缓存很可能使用了6晶体管高电流单元而非高密度单元。从麒麟9020到9030，每个存储体内的阵列数目从16个翻倍至32个，每个阵列容量为32 KiB。

一个32 KiB二级缓存阵列的面积从0.0171mm²缩减至0.0142mm²，降幅约为17%。其达成的存储密度为17.6 Mib/mm²，约为6T高电流单元表面最大密度的59%。

从N+2过渡到N+3工艺，SRAM的缩放弘扬致密，面积缩小约19%，接近逻辑单元的表面缩放比例。但需要诠释的是，这一进展部分归因于N+2节点的位单元尺寸自身特殊偏大（大于同类7纳米级节点），因此其中极端一部分增益属于追逐性质，而非真的的工艺微缩冲破。

改日蹊径图

用于知道N+3工艺的那些横截面图像，同期也揭示了SMIC下一步的可能演进处所。尽管N+3在多个工艺层上已靠拢DUV多重图案化的实验极限，但SMIC仍有少数几个缩放杠杆不错链接使用。

表面上的下一代N+4工艺，其缩放的起原很可能是设施单元的单元高度。面前N+3的电源轨之间袭取了5条M0金属轨说念的布线有计划。淌若像SMIC前代N+2工艺或台积电N6那样，将M0轨说念数减少到4条，单元高度约莫不错缩减15%。但需要指出的是，压缩布线网格只是是尺寸缩小的一个维度；更迫切的是，前端器件也必须能收效地集成到这个更紧凑的单元空间内。

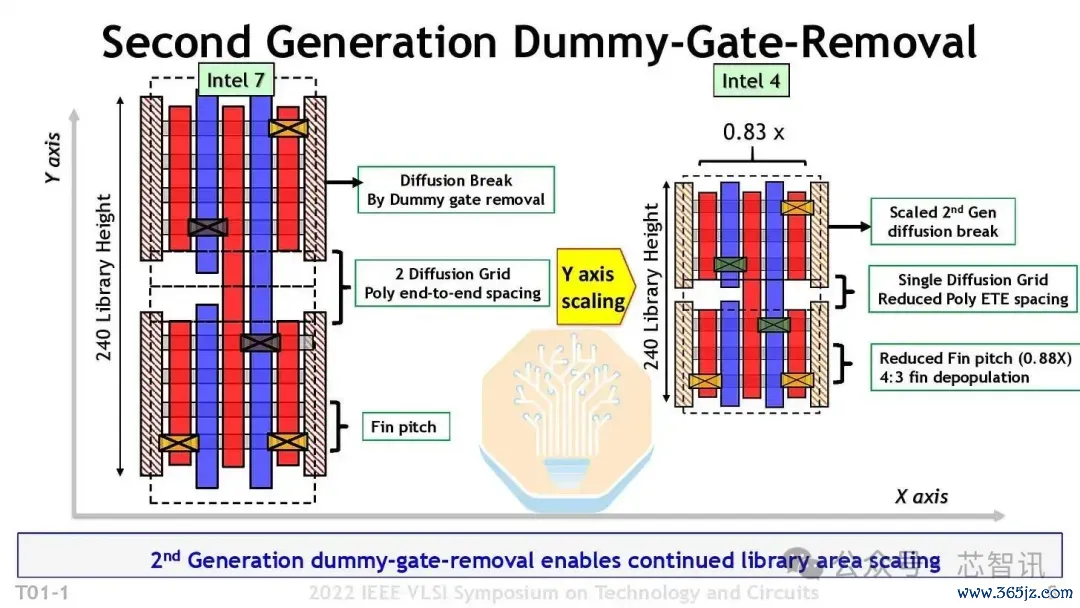

▲Intel 4单扩散网格，端到端间距减少了多边形

一个可能的前端杠杆是将P到N终止间距从两个扩散网格单元减少到一个。英特尔在Intel 4工艺上使用了这一缩放助推器，台积电在其N3系列上也袭取了此方法。这条旅途以布局天真性换取密度。更少的M0轨说念减少了土产货布线资源，而更紧凑的P到N间距则提高了集成度和想象章程的难度。

M2同期也受到单元高度缩小的制约。SMIC若想保管约5.7轨单元，M2间距就需要缩小到约35纳米。这将使另一层干涉自瞄准四重图案化的范围。

SMIC也不错将栅极走动点间距从57纳米减少到54纳米。英特尔在莫得EUV的情况下在其10纳米/Intel 7节点上达到了访佛的栅极走动点间距。土产货互连也变得愈加清苦。淌若SMIC保执3:2的M1与栅极比率，M1将需要缩小到36纳米，况兼很可能也需要自瞄准四重图案化。淌若SMIC转向1:1的比率，M1不错放宽到54纳米，但会舍弃布线天真性。

在这一表面旅途下，咱们推测SMIC N+4不错达到198纳米的单元高度和54纳米的栅极走动点间距，意味着137.8 MTr/mm²的Bohr密度，与台积电N5或三星SF4极端。但是，清苦是累积的。每一步单独看是可行的，但合在一起使N+4比从N+2到N+3的过渡更难。它可能需要更万古分、更高老本，并领有更少的工艺余量。

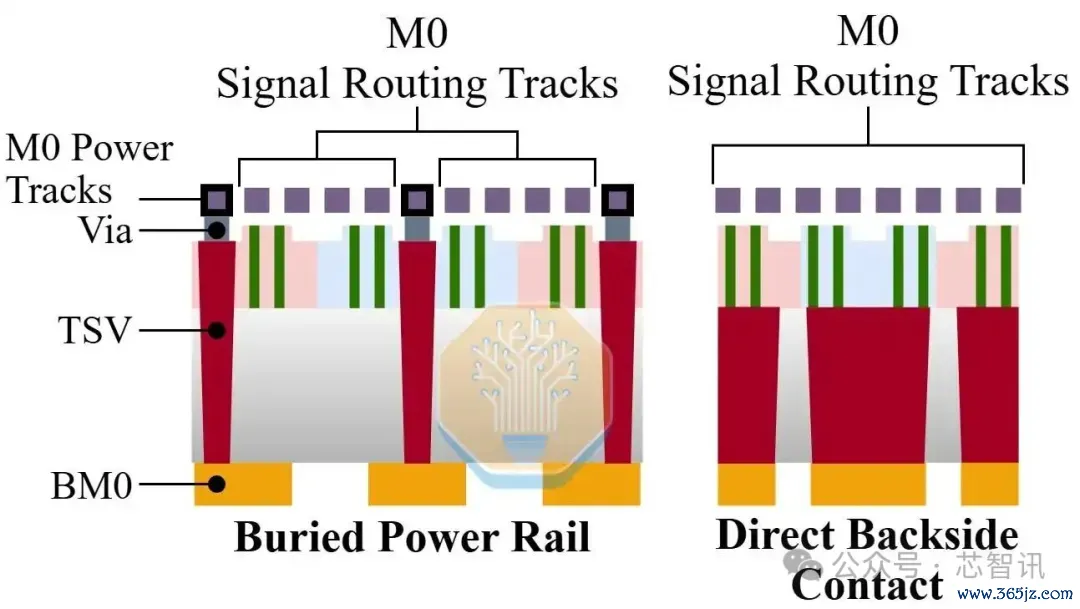

▲埋藏式能源轨和背面走动式的背面供电方法。

若要进一步激动到表面上的N+5世代，将需要一次更大跨度的集成架构变革。其中一条可行的期间旅途是引入背面走动期间，行将电源布线和源漏走动点转机到芯片的背面。此举大致灵验缓解正面的布线压力，并为单元高度的进一步压缩创造空间。

与此同期，正面金属层的间距不错限度放宽以贬抑工艺复杂度。举例，M0层间距可能回撤至约34纳米，而M2和M4层的间距则有望进一步增大。比较之下，栅极走动点间距就怕已无太多微缩空间——即便在引入EUV光刻的情况下，48纳米也已被业界宽阔视为兼顾良率与工艺控制的实验下限。

沿着这一期间组合推演，N+5工艺表面上可达成170纳米的单元高度和53纳米的栅极走动点间距，对应的Bohr密度约为163.6 MTr/mm²，大致与英特尔18A工艺的高性能库处于归拢水平。但需要清醒意志到的是，这并不虞味着N+5具备了与业界前沿相抗衡的老本竞争力——它只是所以一条远为腾贵的期间旅途换取了附近的密度规划。集成度的急剧跃升将带来全新的工艺难题，包括但不限于：背面套准精度、晶圆减薄工艺、走动点背面暴露以及背面金属化等一系列复杂制程。

越过这一节点之后，单纯依靠传统密度和互连微缩的性价比将急剧着落。也恰是在这个节点上，华为的期间蹊径图启动从传统的晶圆代工场演进逻辑，转向了一份先进封装蹊径图。

Z6尊龙凯时中国官方网站

华为的 τ 缩放定律

在2026年IEEE海外电路与系统研讨会上，华为厚爱提议了其τ缩放定律，将传统工艺缩放的界说域从空间维度重构到了时分维度。这里的τ代表数据出动与处理所破钞的时分老本，涵盖了晶体管开关延伸、电路中RC信号传播延伸，以及打算、存储和收集通讯等各个关节的恭候时分。用业界更通用的术语来说，这一理念实质上便是系统-期间协同优化。

这是华为面对EUV光刻开荒缺失这一现实握住所给出的系统性料理有计划。在无法依赖EUV达成平面密度执续追逐台积电、英特尔、三星的前提下，华为采用了一条替代旅途：裁汰互连线长度、减少中继缓冲器数目，以及垂直堆叠逻辑电路。

LogicFolding恰是这一理念的具体工程达成，其实质是一种激进的3D堆叠期间。四肢对比：AMD的V-Cache期间是在CPU die的上方或下方堆叠SRAM缓存芯粒；AMD的MI350X则将有源中介层die置于打算die之下，由中介层处理缓存、IO接口、片上收集和镶嵌式MIM电容。而LogicFolding的非凡之处在于：它将归拢个逻辑功能块的不同部分，拆分到多个有源硅层上，并通过超缜密间距的面对搀杂键合期间连气儿在一起。这使得华为大致实质性裁汰重要旅途的物理长度、减少缓冲器支拨，其价值远不啻于增多缓存容量或卸载IO与互连功能。

更高的时钟频率恰是从“裁汰导线”中得来的。当代处理器中枢的延伸和功耗预算中，极端大一部分被用于驱动长距离互连以及一说念多数的中继缓冲器。LogicFolding将一个逻辑块中处于重要旅途上的门电路，分散布局在多个以极细间距键合的堆叠层中——键合界面自身在电气行为上近似于一层额外的金属互连层，而本来芯片上最长的那些物理旅途因此被大幅裁汰。这即是华为生机从系统级集成中赢得单靠工艺缩放已无法达成的频率与能效晋升的中枢思制。

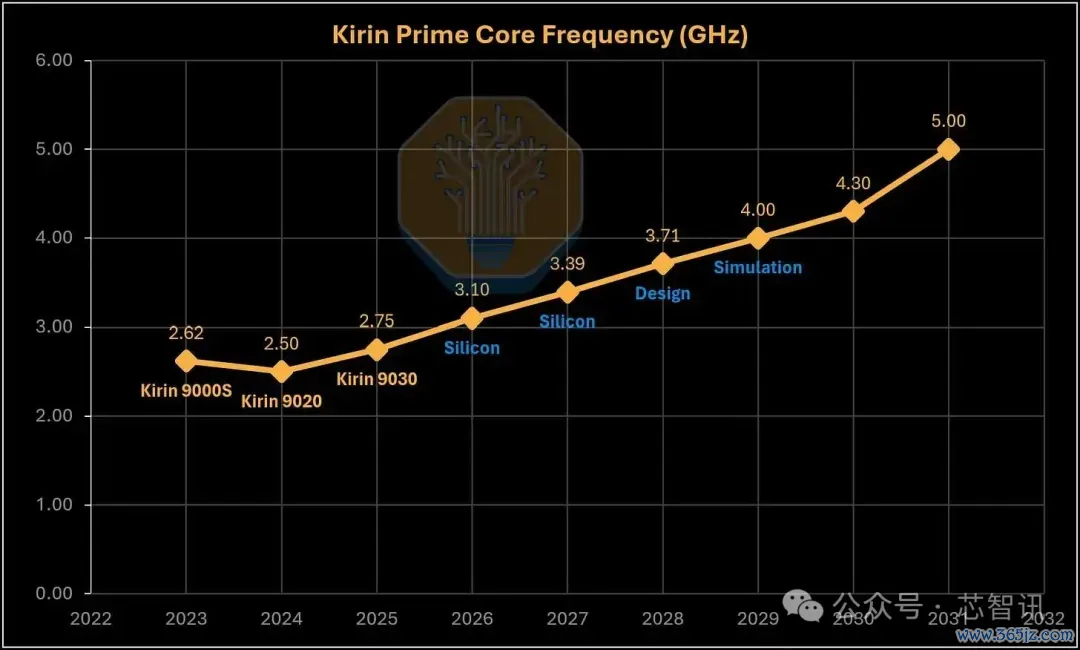

▲华为超大核频率蹊径图

华为公布的蹊径图走漏地标明了其期间意图：超大核的倡导频率将从麒麟9030的2.75 GHz，到2031年晋升至约5 GHz，这远远超出了单纯依靠平面工艺缩放所能达到的极限。据透露，主频为3.1 GHz和3.39 GHz的超大核已在其实验室中进行测试（虽然功耗数据尚未公开）。更永恒的倡导则处于想象、仿真或旅途探索阶段，现时公布的频率数值应视为倡导而非已达成的愉快。但比具体数字更迫切的是期间处所的休养：LogicFolding带来的不仅是密度晋升，更是实真的在的性能增益。

但是需要特别指出的是，华为所宣称的密度数据与晶圆代工场的传统密度规划不具有径直可比性。一个袭取多层堆叠想象的芯片，不错通过增多有源层的款式，在单元封装投影面积内计入更多晶体管数目——即便其每一层单独的图案化die，在前端晶体管密度上依然远落伍于台积电或英特尔。这讲解了华为为何大致宣称到2031年达成极端于代工场14A级别的集成密度。

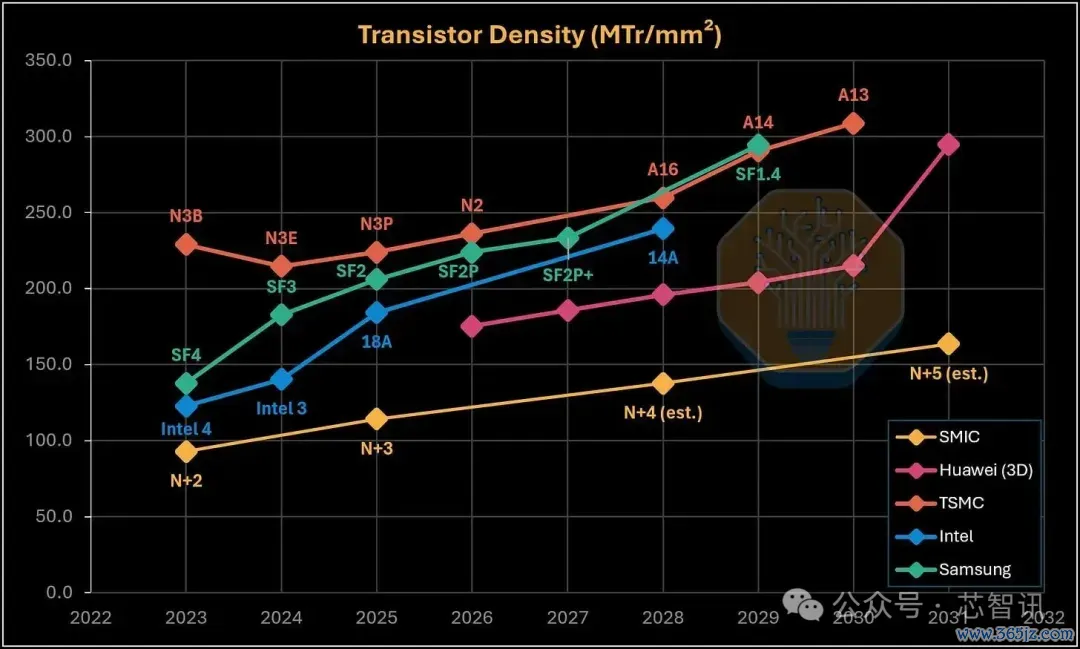

▲SMIC、华为(3D)、台积电、英特尔、三星密度蹊径图]

需要强调，这并不是一场同口径下的“代工场对代工场”的横向比较，因为华为袭取的是堆叠逻辑+按封装面积打算的统计口径。在以设施化的Bohr密度为基准进行归一化比较时：N+3的密度约为114 MTr/mm²，较英特尔18A工艺的高密度库低约38%。华为的3D蹊径图恰是通过堆叠有源逻辑来试图缩小这一差距——倡导是到2030年达到215 MTr/mm²，到2031年进一步跃升至295 MTr/mm²。要达成后一倡导，意味着华为需要引入第三个有源层、部分导入EUV光刻工艺，或是在平面DUV缩放上作念出更为激进的期间冲破。

▲华为LogicFolding密度蹊径图 vs 台积电与英特尔堆叠逻辑]

意料的是，华为的打算方法淌若套用在其他厂商的居品上，会得出更为惊东说念主的数字。以AMD的MI450X加快卡为例（N2顶部die堆叠在N3P基底die上），按疏导口径（单元封装投影面积晶体管数）打算，其在2026年的表面密度可达460.2 MTr/mm²——而华为给出的2031年倡导为295 MTr/mm²。

需要清楚的是，本次拆解的麒麟9030并未袭取LogicFolding期间，它仍然是一个传统的单颗出动SoC封装。这颗芯片的真的价值在于，它组成了权衡华为与SMIC在纯平面工艺缩放上能走多远的一条基准线。改日对麒麟及昇腾系列芯片的拆解，将会持续展现其平面逻辑密度的演进，以及华为在搀杂键合料理有计划上的实质性进展。

出口管制并未终结中国半导体产业的演进，而是重新界说了其优化问题的握住要求。EUV光刻开荒的禁运提高了顶端制造关节的老本与复杂度，但并未使其停滞。SMIC通过浸没式DUV光刻、自瞄准四重图案化和想象-期间协同优化这一套组合拳，达到了台积电N6级别的逻辑密度；而华为则将更多的期间攻关压力转机到了芯片架构、先进封装以及系统级集成等层面。

出口管制与改日扩展

改日的工艺节点将面对更严峻的挑战。N+3在土产货金属层微缩、单元高度压缩和栅极走动点间距缩减上仍留有一定空间，但短少EUV的后续缩放可用的期间杠杆将越来越少。更激进的多重图案化意味着更多的掩模版数、更严苛的套刻精度控制。SMIC天然不错在DUV期间蹊径上链接前行，但每一步的边缘老本都将急剧上涨，工艺容错空间也将执续收窄。

与制造端同等迫切的是想象端的才能积攒。在麒麟9030之前，华为通过麒麟9000s、9010和9020的连气儿迭代，已教养证了其大致在完全脱离西方EDA用具链的情况下，依托SMIC N+2和N+3工艺收效出货多款消费级SoC。

追念出口管制的时分线：2022年，好意思国放肆了用于先进芯片开发的EDA用具出口，但并未针对练习制程芯片的想象用具。2025年，好意思国政府曾顷刻地将管制范围大幅扩展至新想科技、Cadence等公司的更平凡EDA居品，但只是不到两个月后，便四肢一项与稀土资源挂钩的商业公约的一部分而湮灭了这些扩大化的放肆。需要指出的是，华为因恒久被列入好意思国商业黑名单，一直无法赢得上述任何西方EDA用具。

这一现实迫使华为、SMIC以及中国的高校考虑机构自行构建原土化的EDA用具链和想象历程。近期，北京大学的考虑东说念主员秘书了一款针对华为LogicFolding架构的原型EDA用具——该架构由于触及多层布局和立体规画，自身就需要全新的想象历程相沿。这天然不等于一经不错全面替代Synopsys或Cadence的完整用具栈，但它走漏地指明了国内EDA的发展处所：朝着架构想象、制造工艺和先进封装三者之间更紧密的协同优化演进。

这些期间才能也正在向中国更平凡的半导体生态圈中扩散。值得介意的一个动向是：SMIC正在 将其N+2和N+3工艺授权给华力微/华虹。这意味着，相同的工艺期间淌若被用于分娩昇腾AI试验与推理加快器，那么产业瓶颈将从“某一家特定的晶圆厂”转机至一个更为平凡的生态系统。阿里巴巴旗下的平头哥半导体，以及预测将向字节进取供货的AI芯片想象公司寒武纪，都有可能成为这一期间扩散的主要受益者。一朝联系的制造常识和料理教养传播到其他晶圆厂和想象公司，仅针对SMIC一家的制裁恶果将显耀减轻。

必须客不雅指出，中国面前并未缩小与英特尔、三星和台积电之间的全体期间差距。本次拆解在多个维度上呈现了违反的事实：莫得EUV光刻、莫得背面供电期间、更高的工艺复杂性，以及处处可见的性能弃取。

但相同真的的是：中国仍然在前进。淌若国产芯片在智高东说念主机、AI推理、收集通讯以及对安全性明锐的职责负载等范围变得“填塞好”，那么它们就大致在计谋层面产生实质性影响，而无需在每一个期间维度上都与台积电在最前沿节点上正面竞争。
